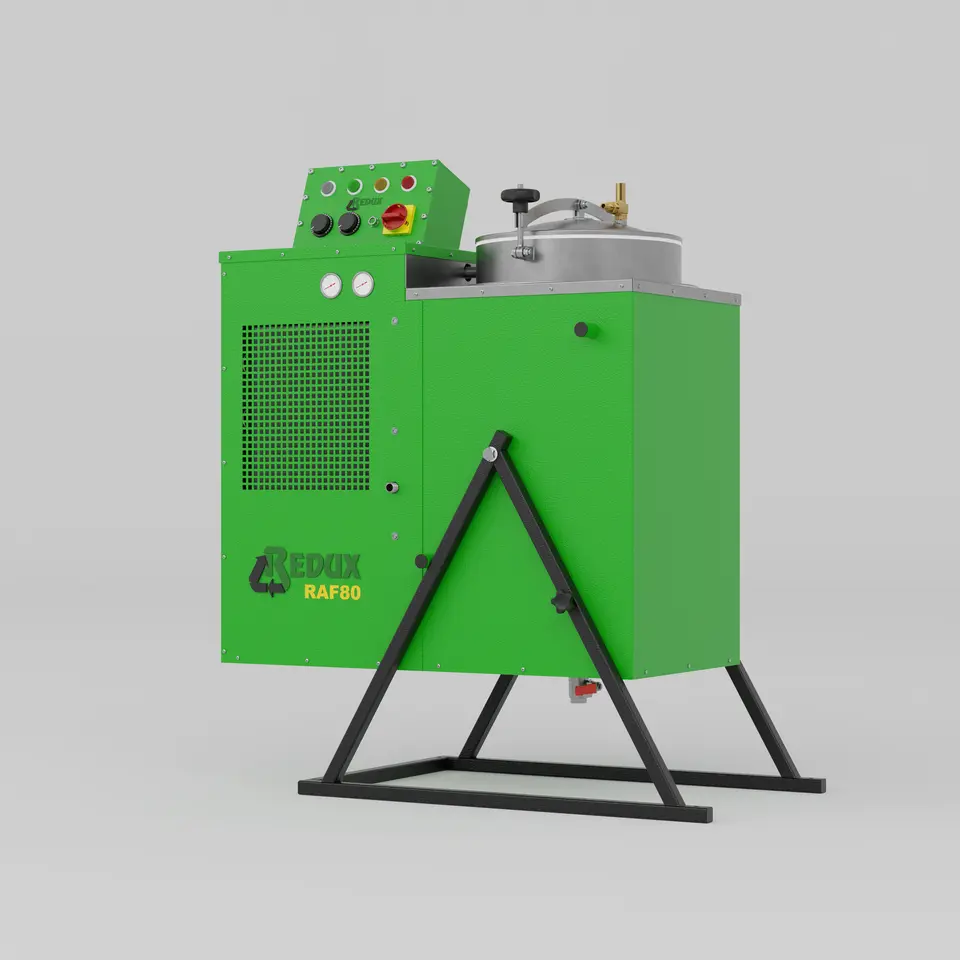

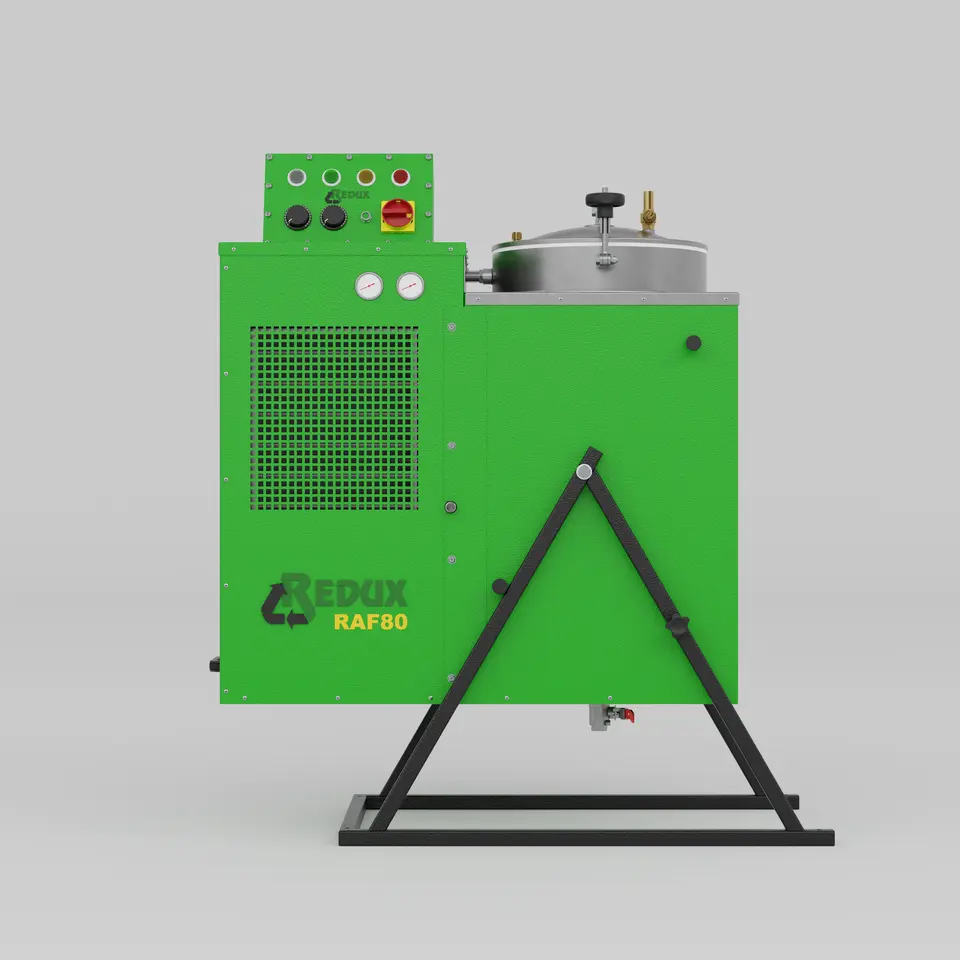

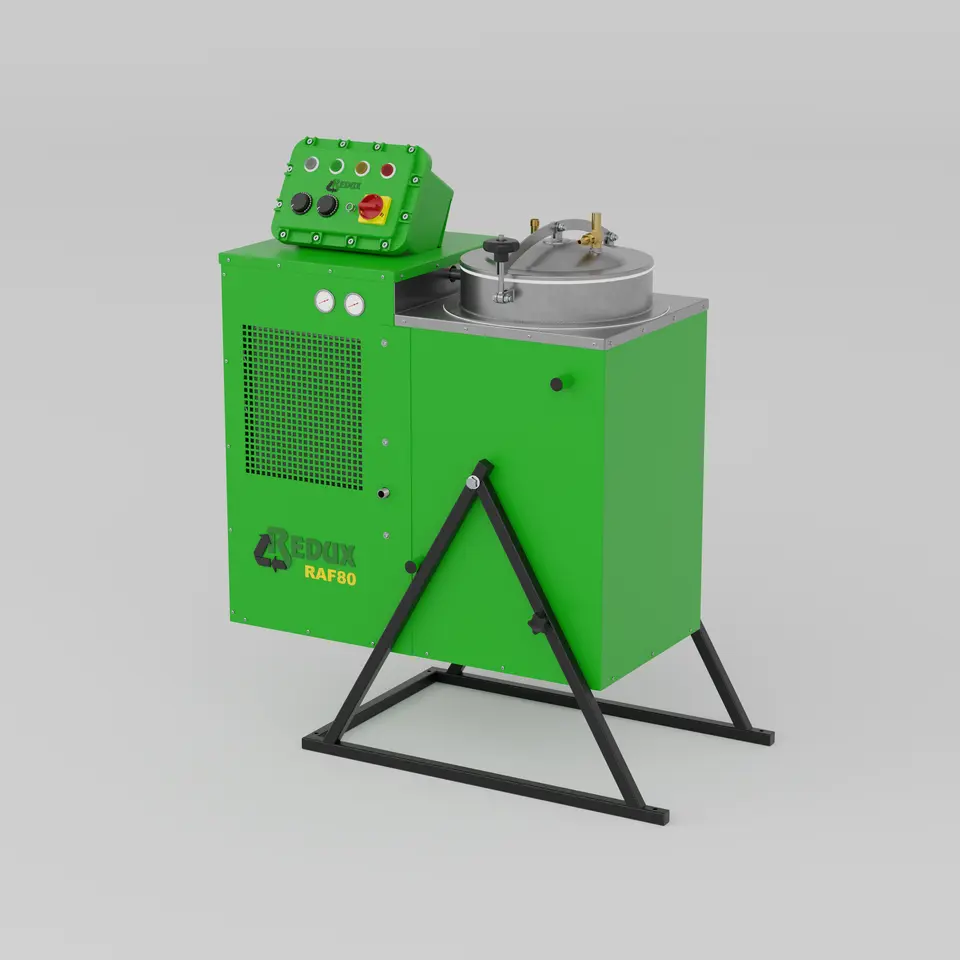

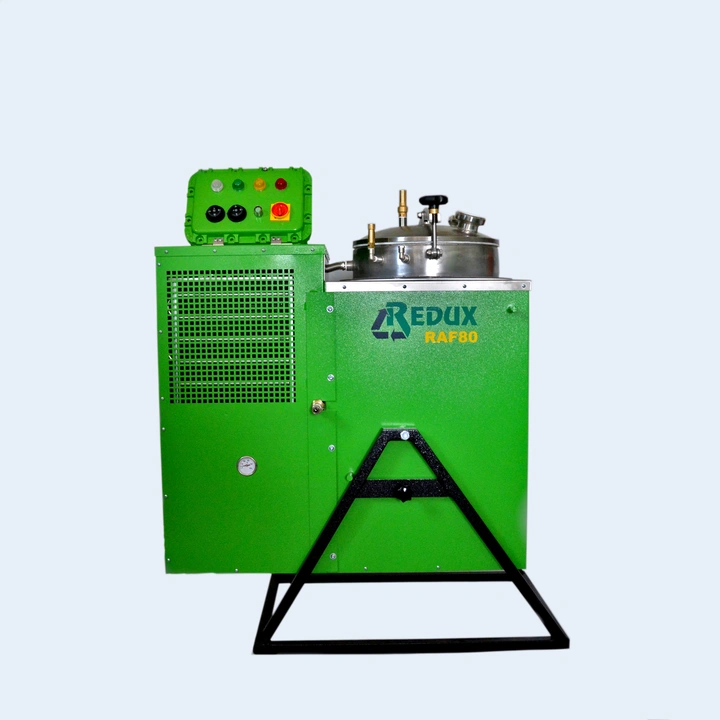

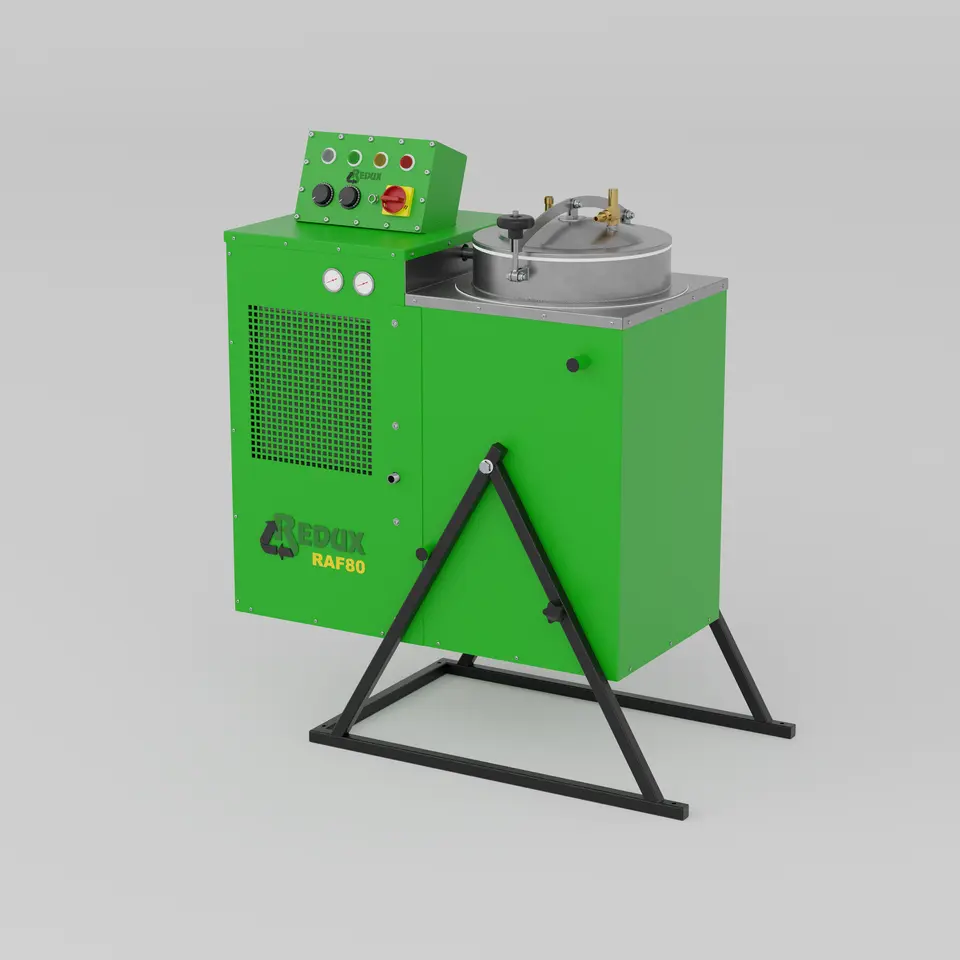

Destylator RAF 80

WYKONANIE PRZECIWWYBUCHOWE:
ATEX EX I 2G (STREFA I)
ATEX EX II 3G (STREFA II)

Pojemność robocza zbiornika: 80L
Temp. robocza (max w °C): 180°C
Napięcie: 230V/400-50Hz
Chłodzenie: Powietrzne
Wydajność (w litrach na 12h): Do 160L
Moc grzewcza: 6kW
Olej diatermiczny: 23.5L
Waga: 150/230kg
Wymiary (w mm): 1025x640x1365

Kategoria: Destylatory

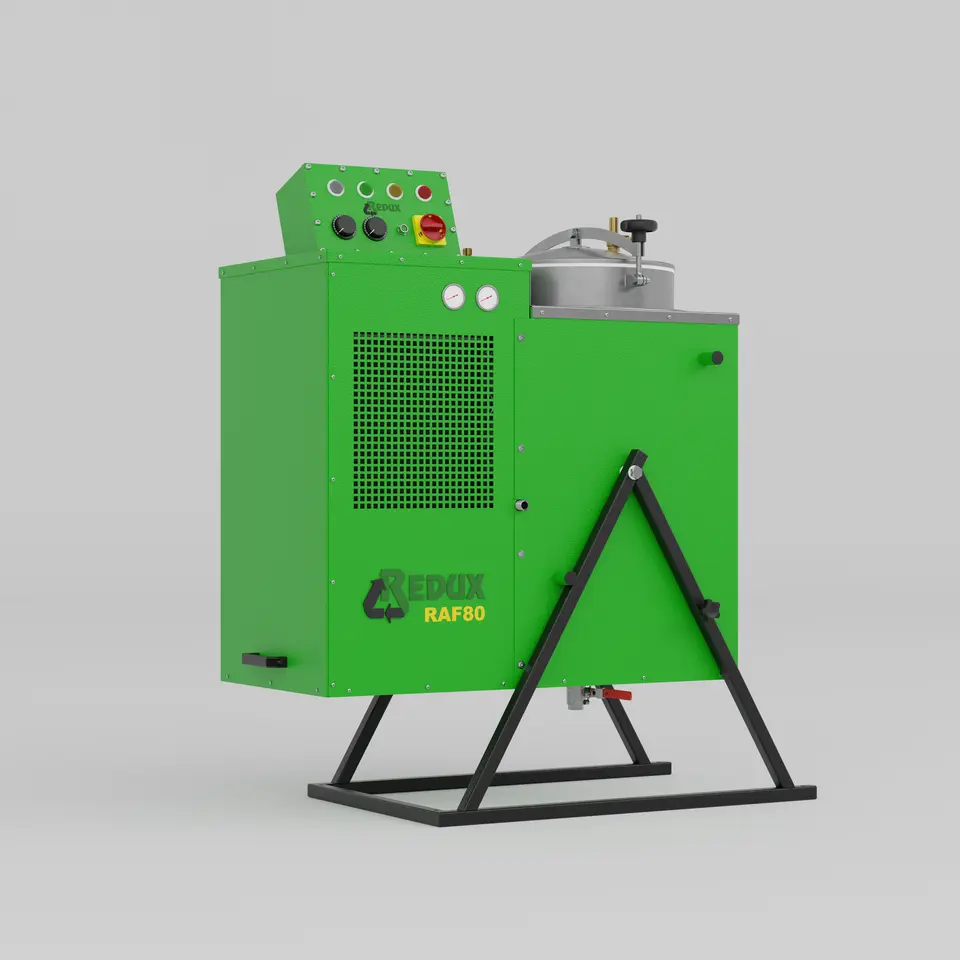

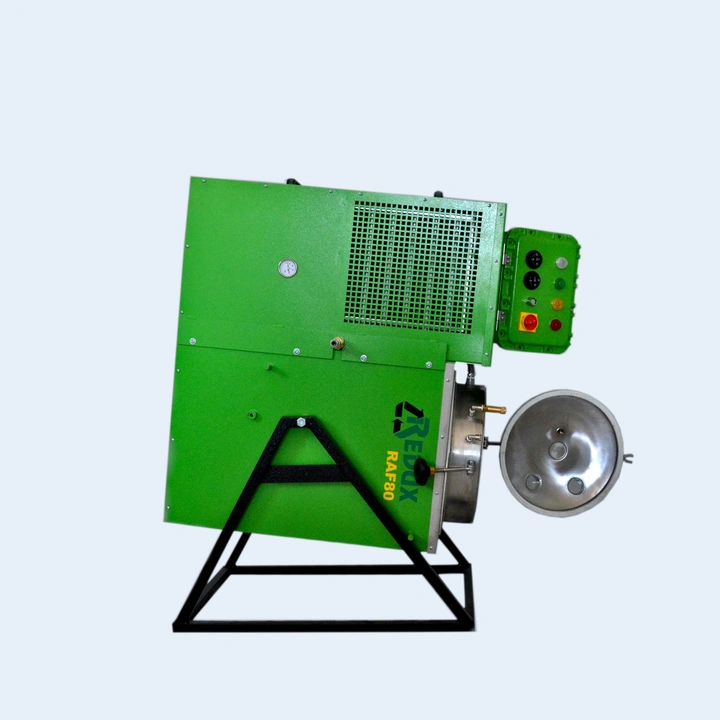

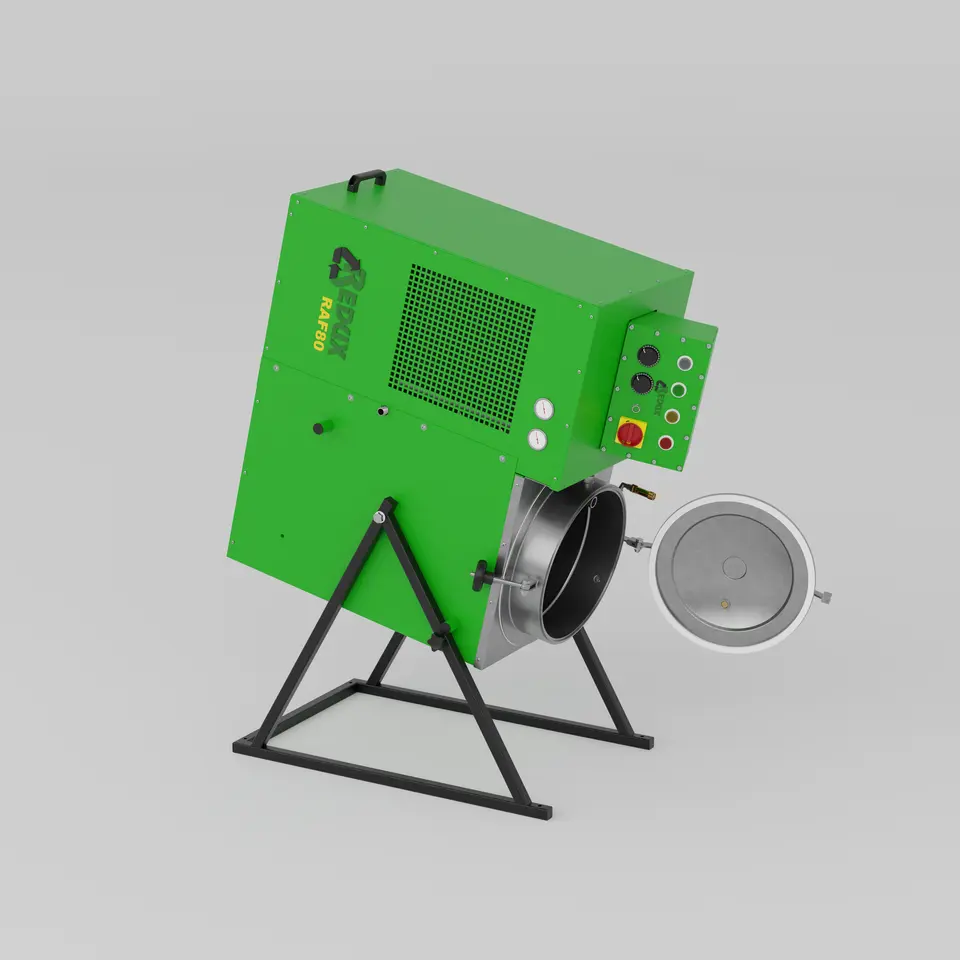

Destylator przemysłowy RAF o pojemności 80 l

Zakładom pracy i firmom, które generują ok. 80 l zabrudzonego rozpuszczalnika w trakcie 1 zmiany, proponujemy destylator rozcieńczalników z serii RAF 80. Skutecznie oczyszcza on ciecz z takich substancji, jak oleje, żywice, tłuszcze, a także farby. Wszystkie destylatory z serii RAF *0 firma Redux produkuje w Polsce. Urządzenia te posiadają certyfikat ATEX, a więc produkt może być użytkowany w atmosferach wybuchowych. Przy produkcji destylatora przemysłowego o pojemności 80 l uwzględniamy restrykcyjne normy Unii Europejskiej.

Podstawowe informacje o urządzeniu

W wersji podstawowej destylator RAF 80 jest w stanie przedestylować do 80 l zabrudzonego rozpuszczalnika w czasie 4,5 h. Urządzenie takie zbudowane jest m.in. ze zbiornika o faktycznej pojemności roboczej 80 l, a także z pokrywy, która została wykonana ze stali nierdzewnej INOX. Film instruktażowy zamieszczony na stronie internetowej firmy Redux pozwala na dokładne zapoznanie się z obsługą wszystkich naszych urządzeń przeznaczonych do destylacji rozcieńczalników.

Funkcje przydatne podczas destylacji

Nasz sprzęt przeznaczony do oczyszczania rozpuszczalnika wyposażyliśmy w wiele przydatnych i praktycznych funkcji. Wśród nich należy wymienić przede wszystkim dwa czasy destylacji czy zróżnicowanie stopni Celsjusza dla T1 oraz T2. Okazuje się to niezwykle pomocne w sytuacji, kiedy ma miejsce destylacja mieszaniny rozpuszczalników o znacznej różnicy temperatur wrzenia.

Zwiększenie wydajności RAF 80

Destylator z serii RAF 80 to urządzenie, które można dostosować do własnych potrzeb. Zainstalowanie wzierników oraz pompy załadunkowej pozwala podwoić jego wydajność. W ciągu 8-9 h będzie on więc w stanie przedestylować nawet do ok. 160 l rozcieńczalnika. Urządzenie bez otwierania pokrywy zbiornika i bez przerwy na wychłodzenie przeprowadzi bowiem dwie destylacje.

Akcesoria dodatkowe

Dzięki workom do destylacji wnętrze zbiornika destylatora pozostanie niezabrudzone, a opróżnianie go z odpadów jest o wiele prostsze i szybsze. Operator nie ma tu żadnego bezpośredniego kontaktu z zanieczyszczeniami. Ponadto destylatory rozcieńczalnika z serii RAF 80 można również wyposażyć w urządzenia próżniowe Vacuum. Pozwala to na oczyszczanie rozpuszczalników wysokowrzących.

Opis

Destylator do rozpuszczalników RAF 80 to destylator dla zakładów pracy które generują ok. 80L zabrudzonego rozpuszczalnika na tzw. 1 zmianę. Destylator RAF 80 umożliwia przedestylowanie do 80 litrów zabrudzonego rozpuszczalnika w okresie 4,5 h, z substancji takich jak: farby, oleje, tłuszcze, żywice.

Poprzez zastosowanie wzierników oraz pompy załadunkowej możemy zwiększyć wydajność destylatora RAF 80 do ok. 160 litrów w ciągu 8-9h Zainstalowanie w/w dodatkowych elementów umożliwia przeprowadzenie dwóch destylacji, bez przerwy związanej z wychłodzeniem oleju, oraz bez otwierania pokrywy zbiornika.

Po skończonej pierwszej destylacji można dolać nową „porcję” brudnego rozpuszczalnika , kontrolując jego poziom za pomocą wzierników.

W destylatorach rozpuszczalnika w RAF 80 stosuje się worki do destylacji. Ich zastosowanie powoduje, że nie ulega zabrudzeniu wnętrze zbiornika destylarki, szlam może być łatwo zlikwidowany, zgodnie z przepisami. Worki zapewniają operatorowi brak kontaktu z odpadem podestylacyjnym.

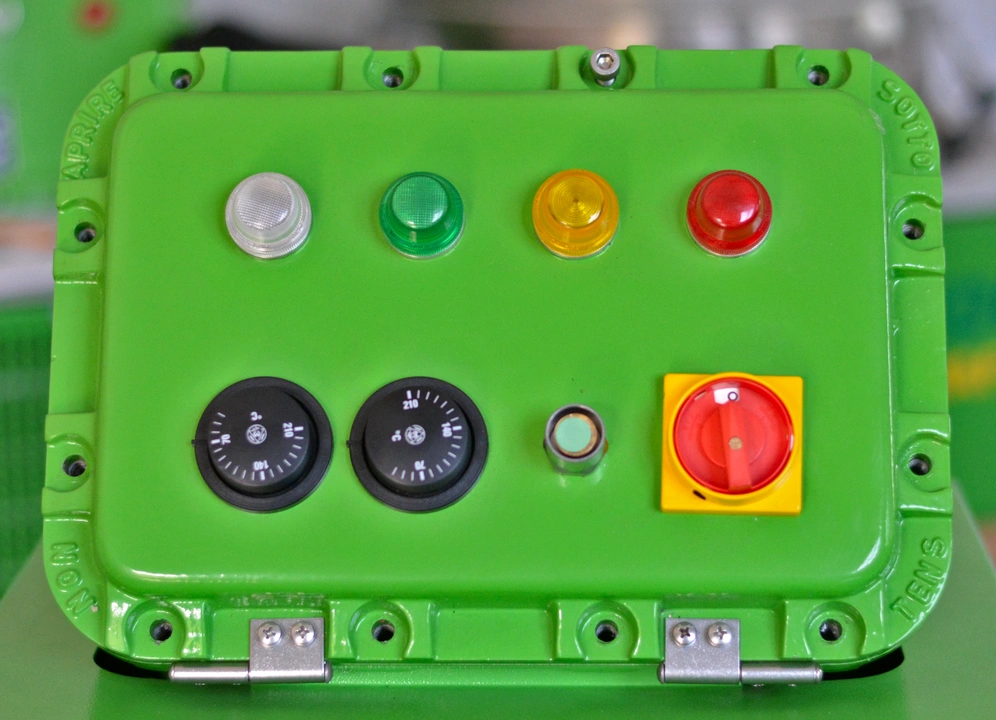

Destylatora rozpuszczalnika RAF 80 posiada funkcje dwóch czasów destylacji oraz dwóch możliwość ustawienia odpowiednich temperatur oleju dla T1 i T2. Jest to bardzo przydatna funkcja, która znajduje zastosowanie przy destylacji mieszaniny rozpuszczalników o dużej różnicy temperatur wrzenia.

Sposób obsługi jest prezentowany w filmie instruktażowym na stronie REDUX.

Destylatory serii RAF 80 są produkowane przez Redux w Polsce zgodnie z surowymi normami Unii europejskiej, posiadają Certyfikaty ATEX.

Wyposażone destylatora rozpuszczalnika RAF 80 stanowi zbiornik o pojemności roboczej 80 litrów i pokrywy, które są wykonane ze stali nierdzewnej INOX. Pojemność 80L to rzeczywista pojemność załadunkowa destylarki do rozpuszczalnika RAF 80.

Destylator rozpuszczalnika RAF 30 można doposażyć w urządzenie próżniowe Vacuum, które umożliwia destylację rozpuszczalników wysokowrzących.

Specyfikacja techniczna

Specyfikacja techniczna
Pojemność robocza zbiornika	80L
Temp. robocza (max w °C)	180°C
Napięcie	230V/400-50Hz
Chłodzenie	Powietrzne
Wydajność (w litrach na 12h)	Do 160L
Moc grzewcza	6kW
Olej diatermiczny	23.5L
Waga	150/230kg
Wymiary (w mm)	1025x640x1365

Wyposażenie dodatkowe

Clip

Pierścień rozprężny, służy do podtrzymania oraz prawidłowego ułożenia worka do destylacji Redux Bags w zbiorniku destylatora.

Pompa załadunkowa

Pompa załadunkowa pneumatyczna, w wykonaniu odpornym na działanie rozpuszczalników, służy do napełniania zbiorników destylatorów Serii RAF płynem przeznaczonym do destylacji.

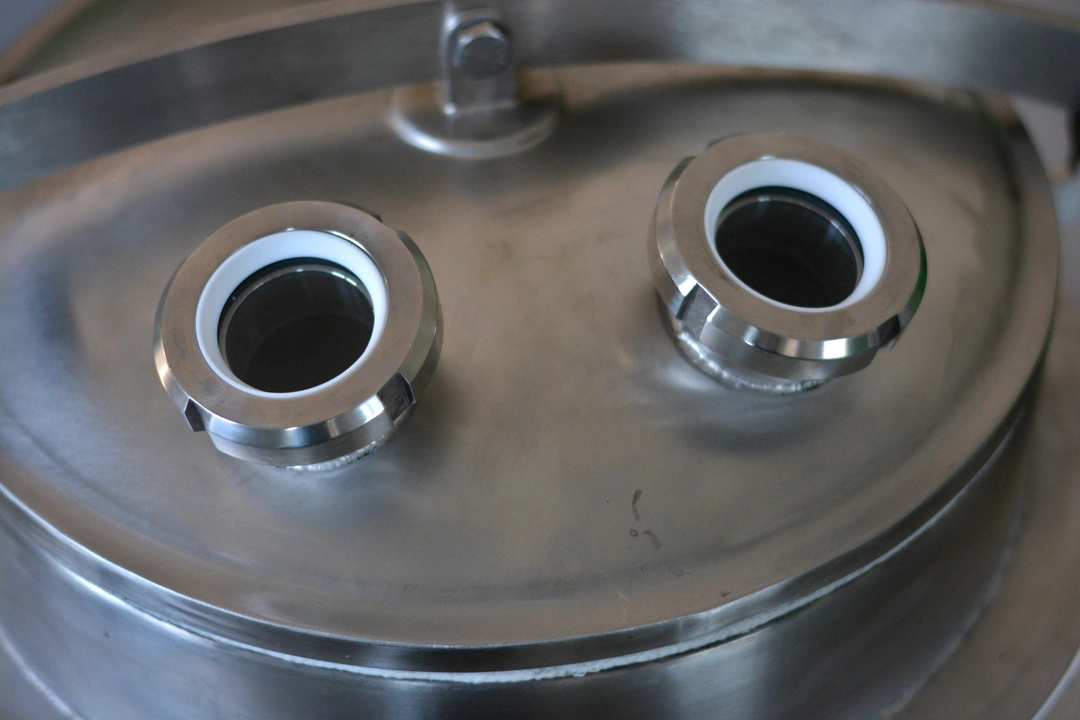

Wzierniki

Wzierniki są montowane w pokrywach destylatorów Serii RAF w celu umożliwienia obserwacji procesu destylacji oraz umożliwienia załadunek zabrudzonego rozpuszczalnika lub wody za pomocą pompy załadunkowej w destylatorach bez pływaka maksymalnego poziomu.

Vacuum pneumatyczne i elektryczne

Urządzenie próżniowe Vacuum stosuje się przy destylacji rozpuszczalników wysokowrzących, o temperaturze wrzenia powyżej 160 °C. Zastosowanie Vacuum powoduje obniżenie temperatury wrzenia płynu o ok. 20-25 %. Stosujemy w naszych destylatorach urządzenia próżniowe Vacuum o zasilaniu powietrzem lub elektrycznym.

DTR video

DTR

Instrukcja użytkowania RAF 80 (pdf)

Materiały eksploatacyjne

Pasta antyadhezyjna

Zastosowanie:

Pasta antyadhezyjna przeznaczona jest do stosowania w destylatorach rozpuszczalników. Pastą pokrywa się wnętrze kotła destylatora w celu zapobieganiu przywierania do ścianek pigmentów farb i innych zanieczyszczeń.

Pasta zapobiega również przywieraniu worka do destylacji , do ścianek kotła (warnika ) w przypadku przedostania się poza worek brudnego rozpuszczalnika ( np. przy nieprawidłowym napełnianiu w/w kotła).

Rodzaje opakowań: 210ml, 1kg, 4,5kg, 10kg

Smar do uszczelek

Zastosowanie:

Smar do uszczelek stosuje się w celu uniemożliwienia klejenia się uszczelki do krawędzi zbiornika , jak również w celu poprawy uszczelnienia połączenia uszczelka , a krawędź zbiornika destylatora.

Rodzaje opakowań: 200ml, 1 kg

Olej diatermiczny

Zastosowanie:

Olej diatermiczny stosujemy w destylatorach rozpuszczalnika, jako czynnik do przenoszenia ciepła wytwarzanego przez grzałki elektryczne do grzania kotła grzejnego (warnika destylatora) który następnie doprowadza do stanu wrzenia rozpuszczalnik w nim umieszczony.

Olej w destylatorach rozpuszczalnika wymieniamy co 1000h pracy urządzenia lub co 12 miesięcy w zależności co nastąpi szybciej.

Rodzaje opakowań: 5L, 10L, 20L

Worki do destylacji

Zastosowanie:

Worki do destylatorów REDUX BAGS znajdują zastosowanie we wszystkich powszechnie stosowanych w przemyśle rozpuszczalników, których temp. wrzenia nie przekracza 200°C. Posiadamy w ofercie worki o wymiarach pasujących do destylatorów wszystkich producentów.

Worki stosuje się w celu:

Eliminacji ryzyka osadzania się odpadów podestylacyjnych na ściankach zbiornika.
Zmniejszenia kosztów i czasu pracy personelu poprzez ułatwienie oczyszczenia zbiornika destylatora
Ograniczają do minimum kontakt operatora z odpadem podestylacyjnym oraz minimalizują jego wpływ na środowisko

Wymiary:

Oferujemy worki do destylatorów do wszystkich typów destylatorów ze zbiornikiem przechylnym oraz wymiennym.
