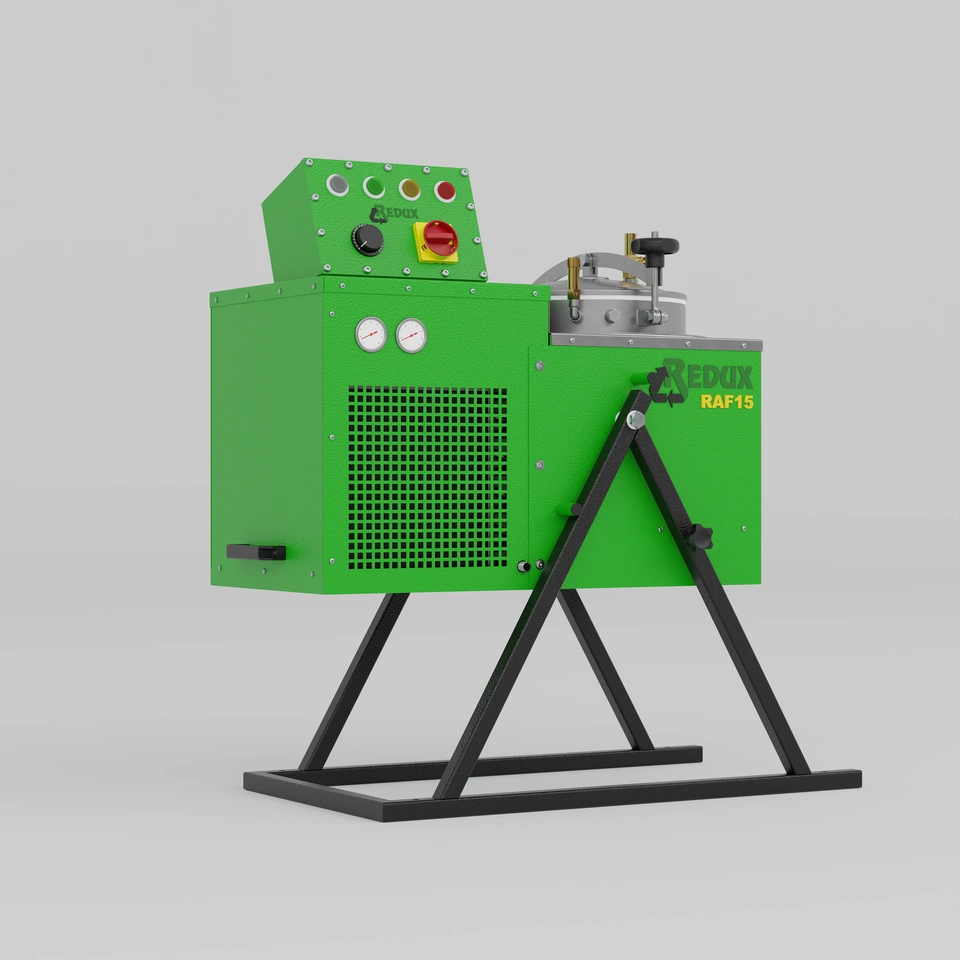

Destylator RAF 15

WYKONANIE PRZECIWWYBUCHOWE:
ATEX EX I 2G (STREFA I)
ATEX EX II 3G (STREFA II)

  • Pojemność robocza zbiornika: 15L
  • Temp. robocza (max w °C): 180°C
  • Napięcie: 230V-50Hz
  • Chłodzenie: Powietrzne
  • Wydajność (w litrach na 12h): Do 30L
  • Moc grzewcza: 1.6kW
  • Olej diatermiczny: 11L
  • Waga: 100/120kg
  • Wymiary (w mm): 890x555x1230
Zobacz widok 3D
Działanie Video
Zapytaj o produkt!
Zadzwoń
Kategoria: Destylatory
Udostępnij
  • X
  • Opis
  • Specyfikacja techniczna
  • Wyposażenie dodatkowe
  • DTR video
  • DTR
  • Materiały eksploatacyjne
  • Zdjęcia
  • Do pobrania

X

Opis

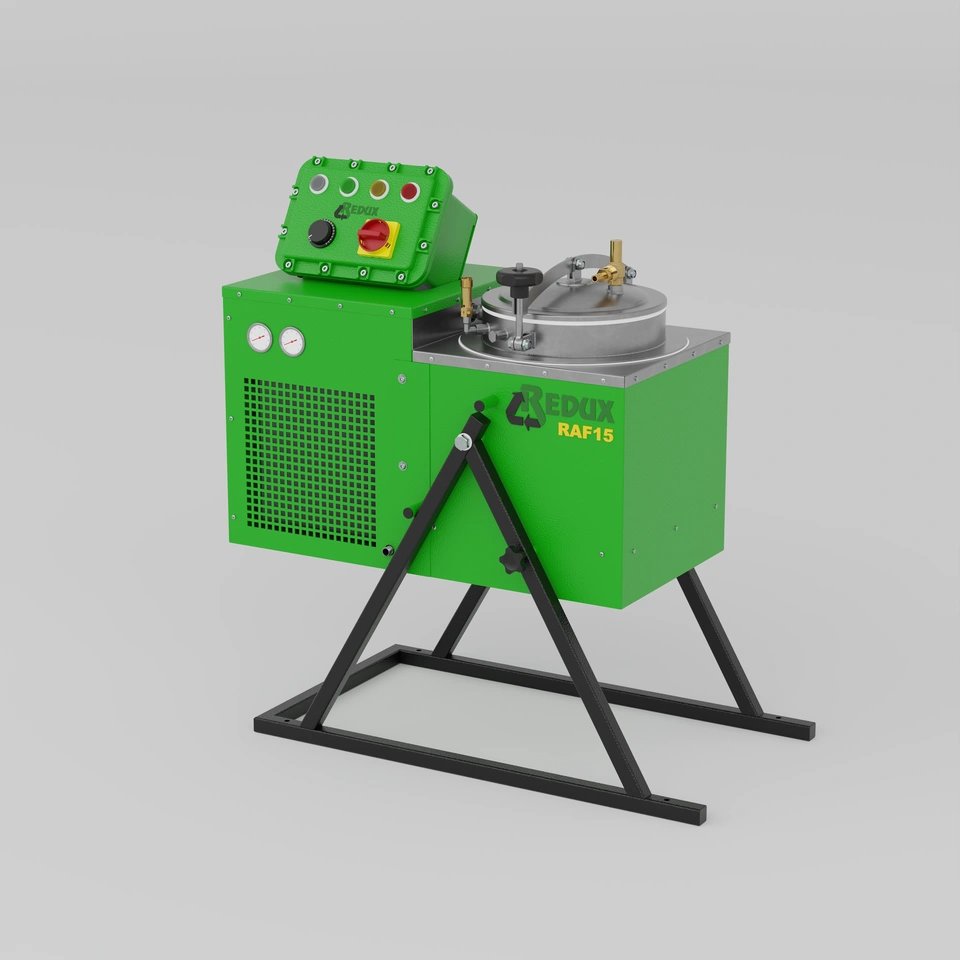

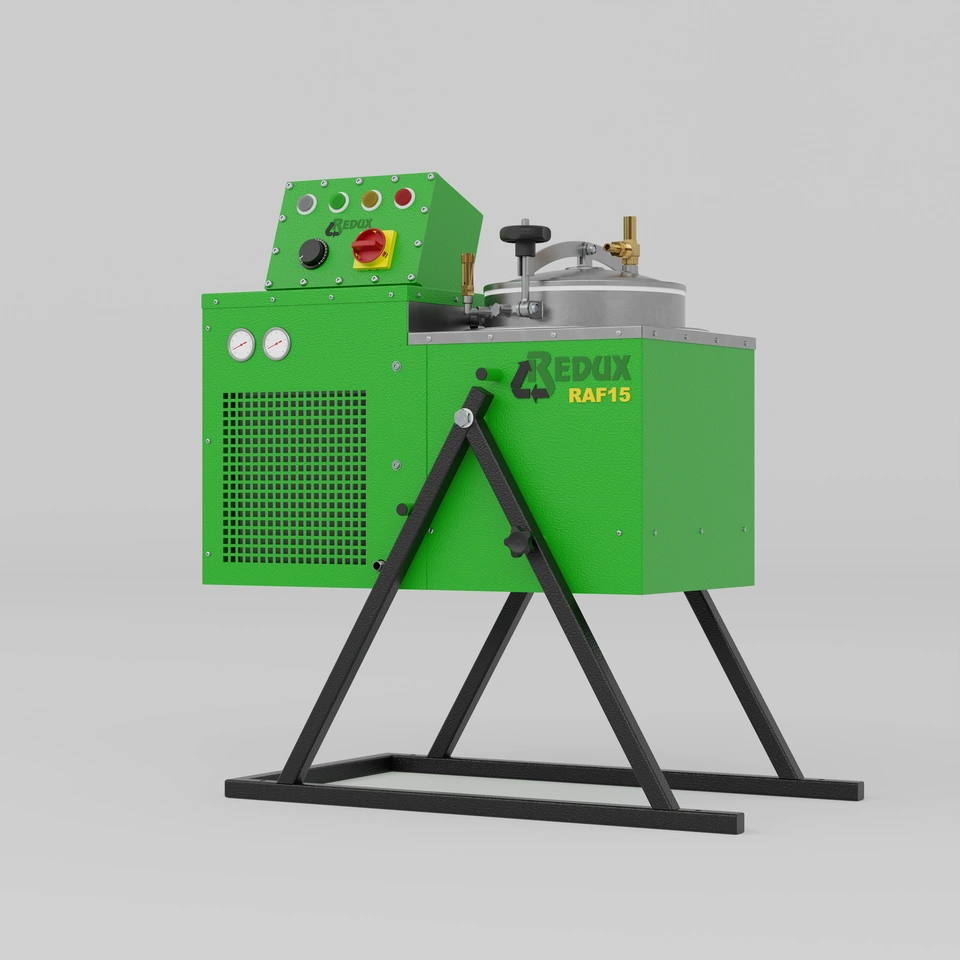

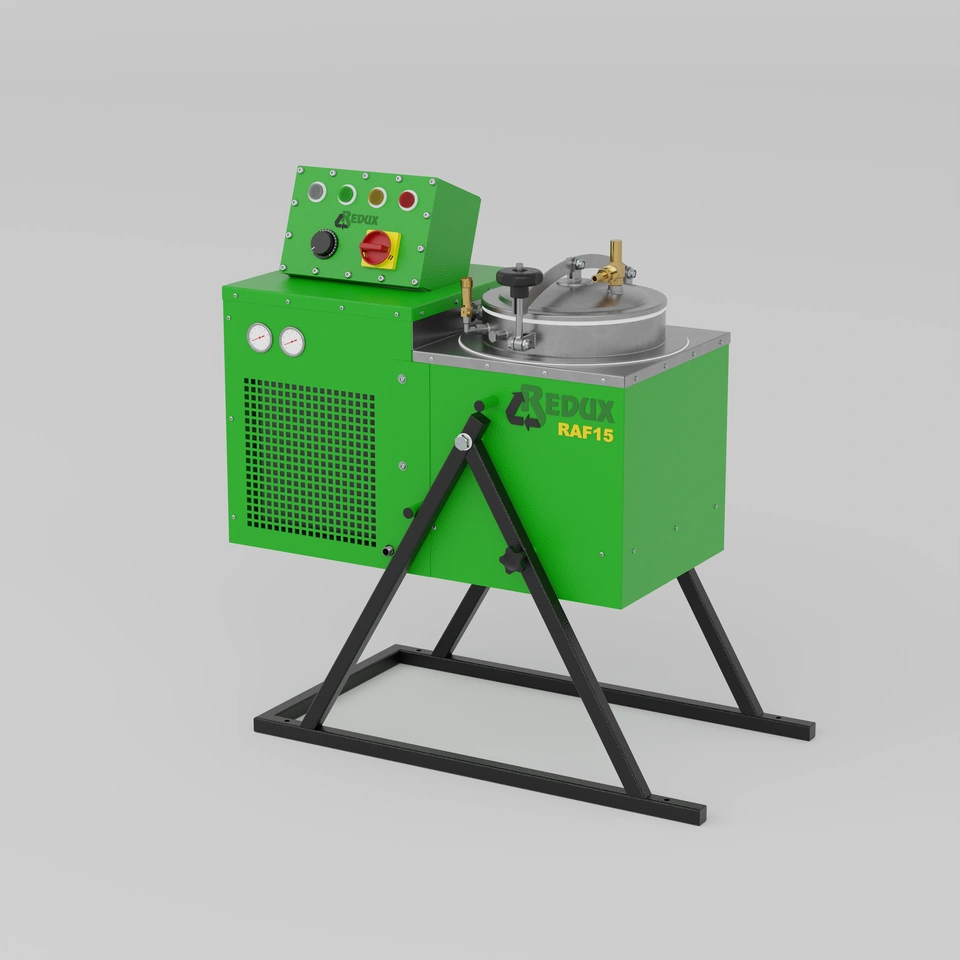

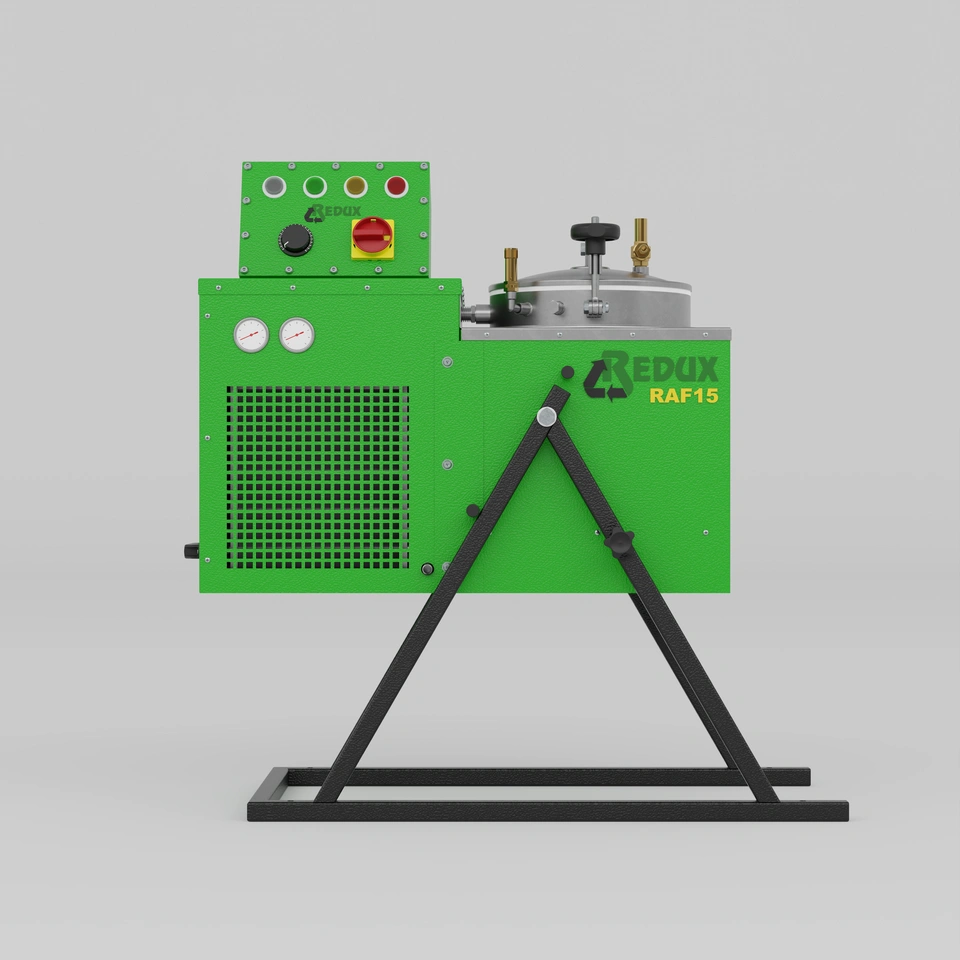

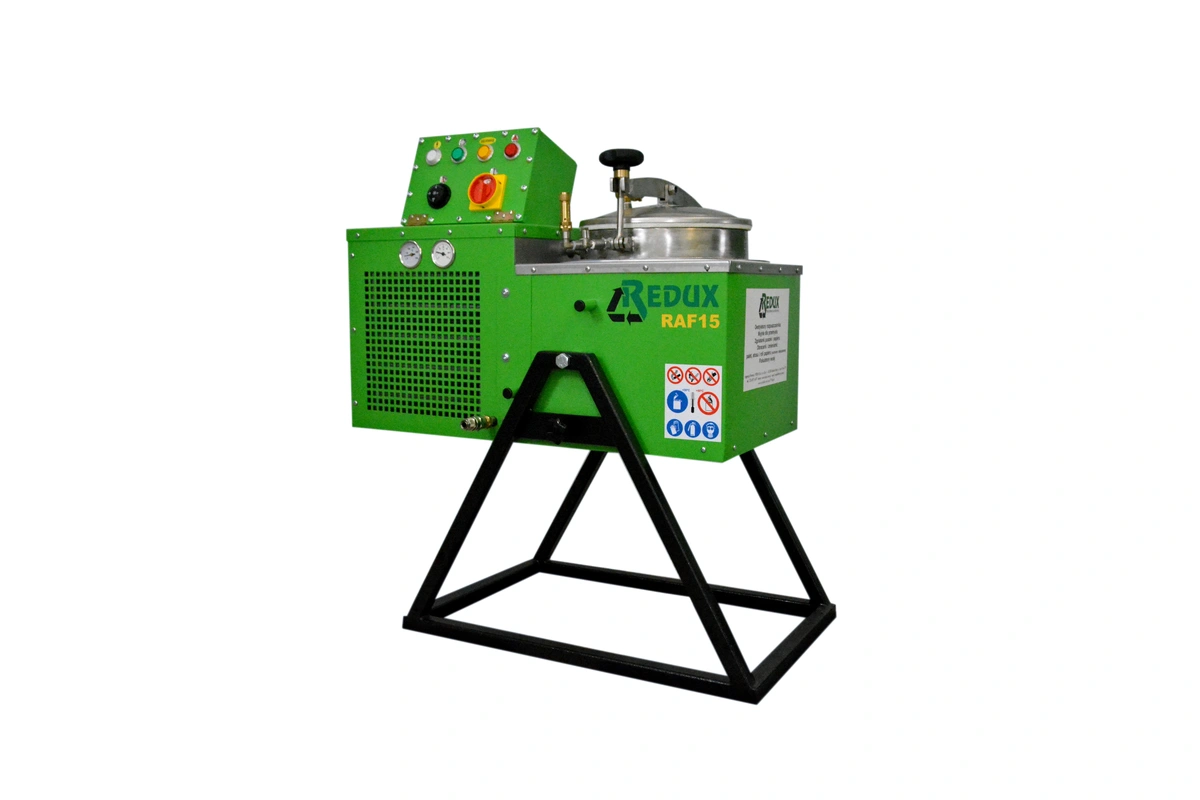

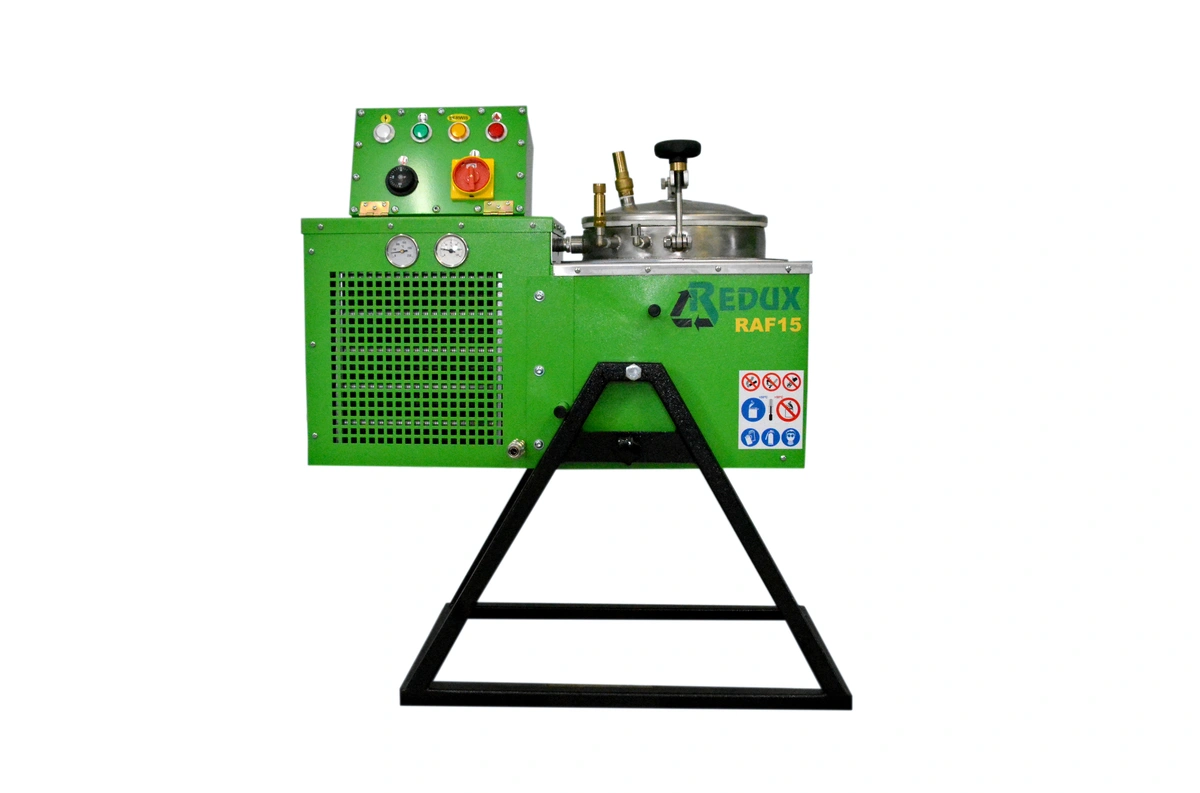

Destylator przemysłowy RAF o pojemności 15 l

Regenerator do rozpuszczalników RAF 15 został wyprodukowany z myślą o Klientach ze stosunkowo małą ilością brudnego rozpuszczalnika, sprawdzi się np. w warsztatach lakierniczych. Destylator oczyszcza zabrudzony rozpuszczalnik z substancji takich, jak: farby, oleje, tłuszcze, żywice.

Budowa destylatora RAF 15

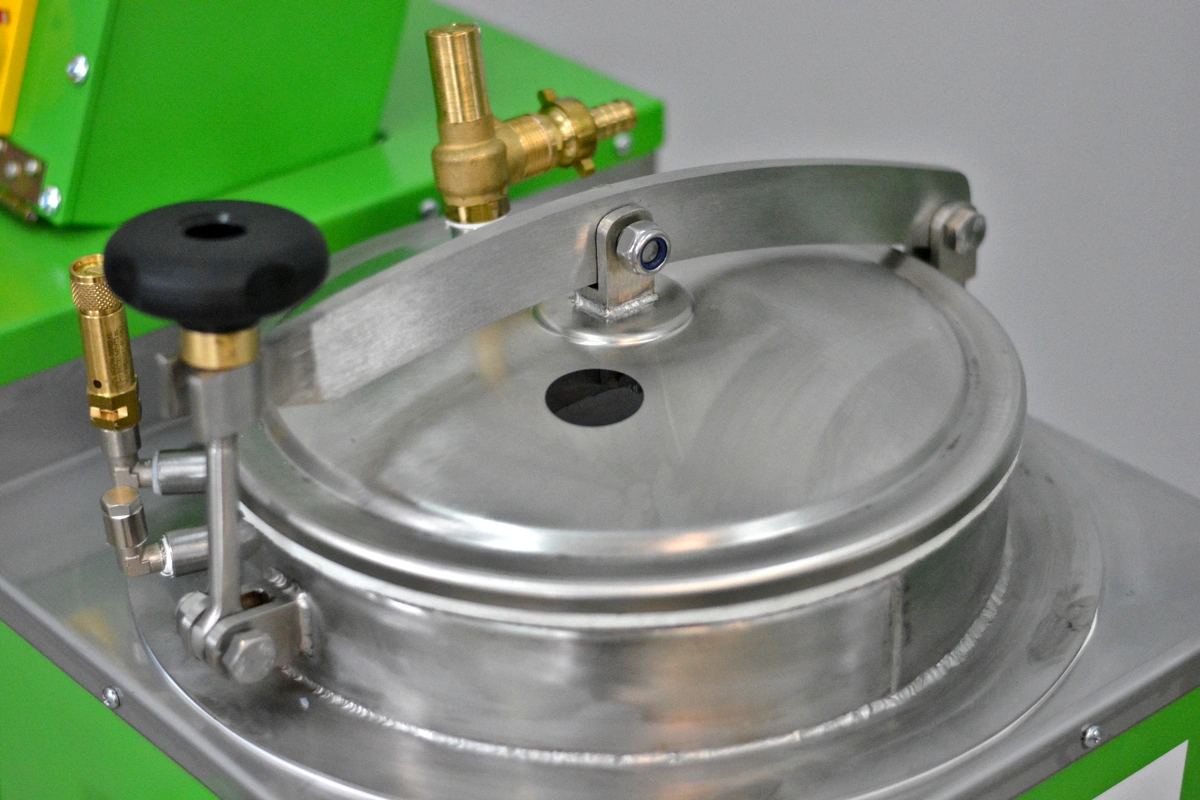

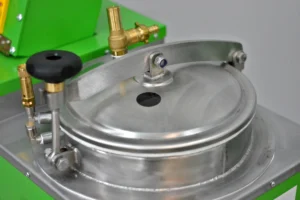

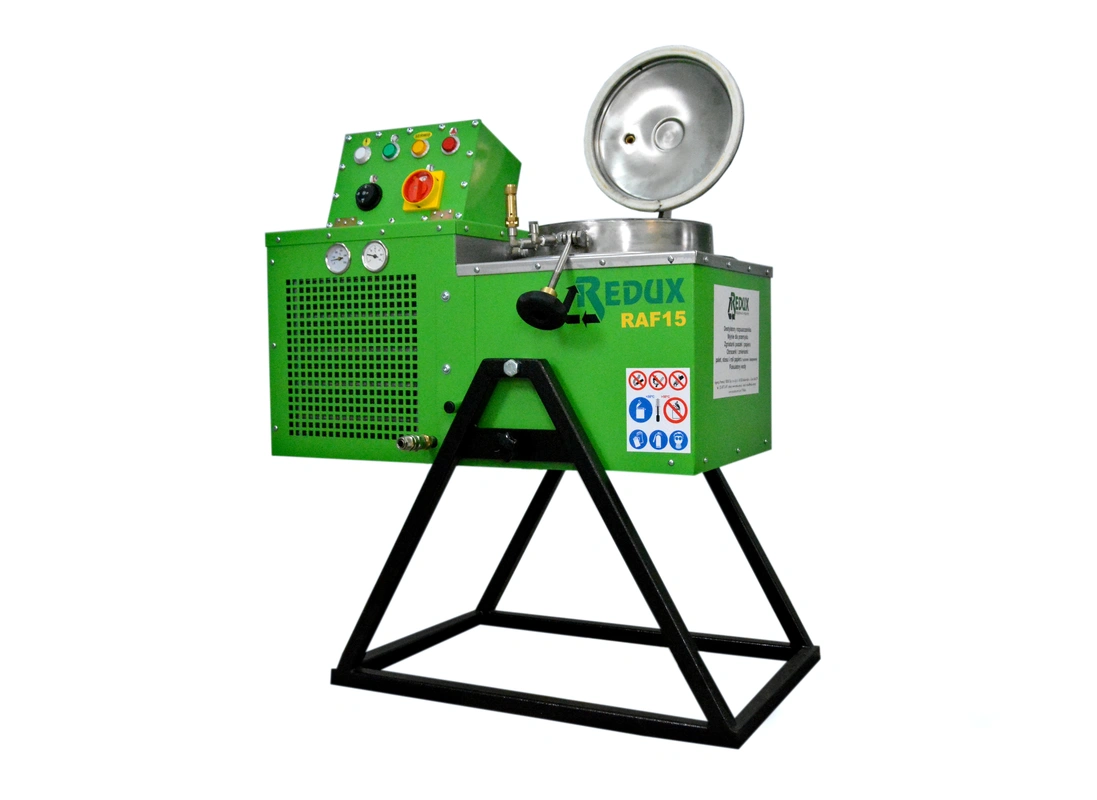

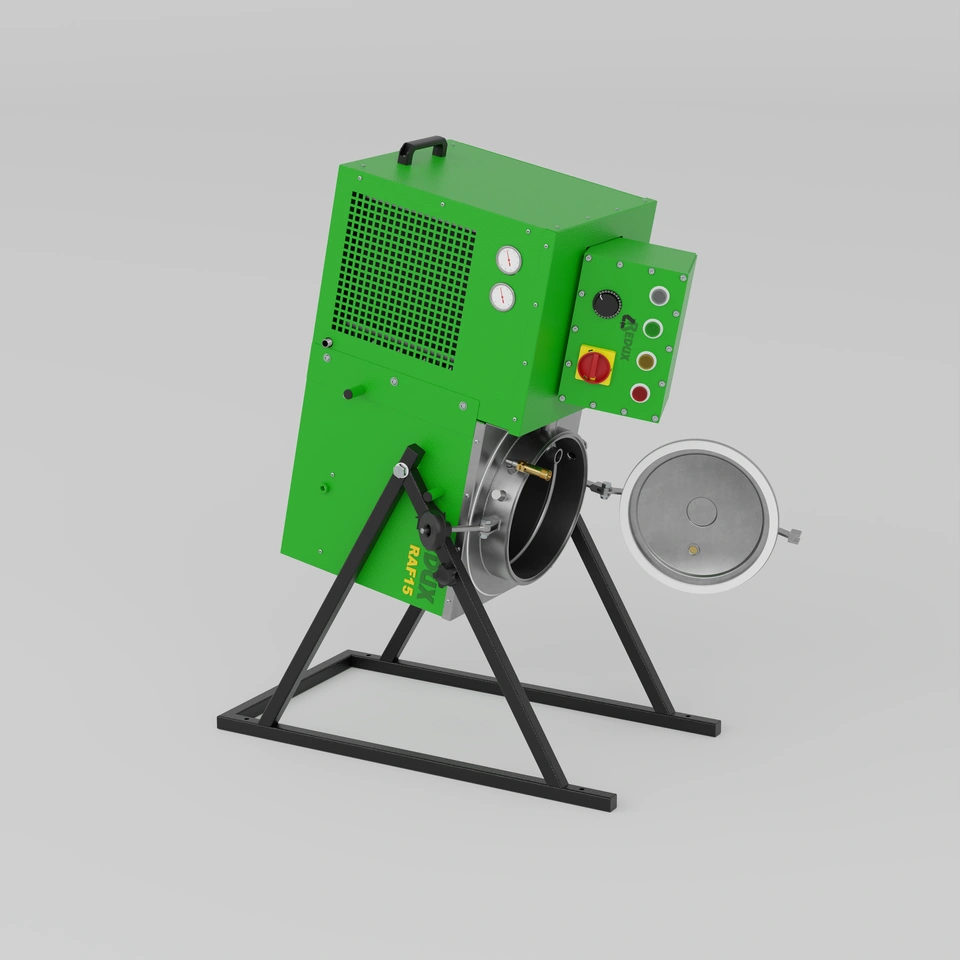

Destylator przemysłowy rozpuszczalnika RAF 15 skonstruowany jest z obudowy lakierowanej proszkowo wykonanej z blachy spawanej, zbiornika o pojemności roboczej 15 l oraz podstawy, która umożliwia jego przechył. Zbiornik i jego pokrywa powstały ze stali nierdzewnej INOX 304. Grzałka elektryczna umożliwia natomiast realizację procesu destylacji. Komfort obsługi urządzenia podnosi możliwość zastosowania worków do destylacji sprawiających, że operator nie wchodzi w kontakt z odpadem podestylacyjnym oraz nie ulega zabrudzeniu wnętrze zbiornika destylarki. Szlam również może być łatwo zlikwidowany, zgodnie z przepisami.

Normy i warianty wyposażenia

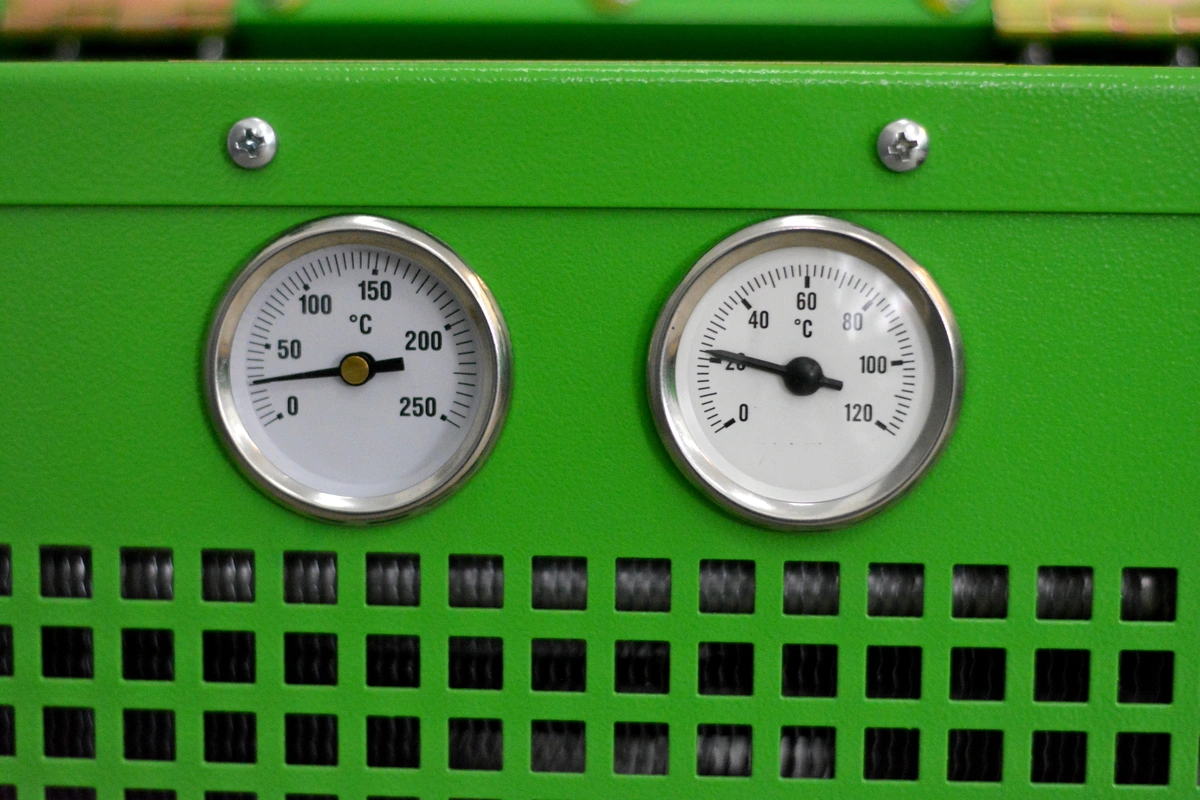

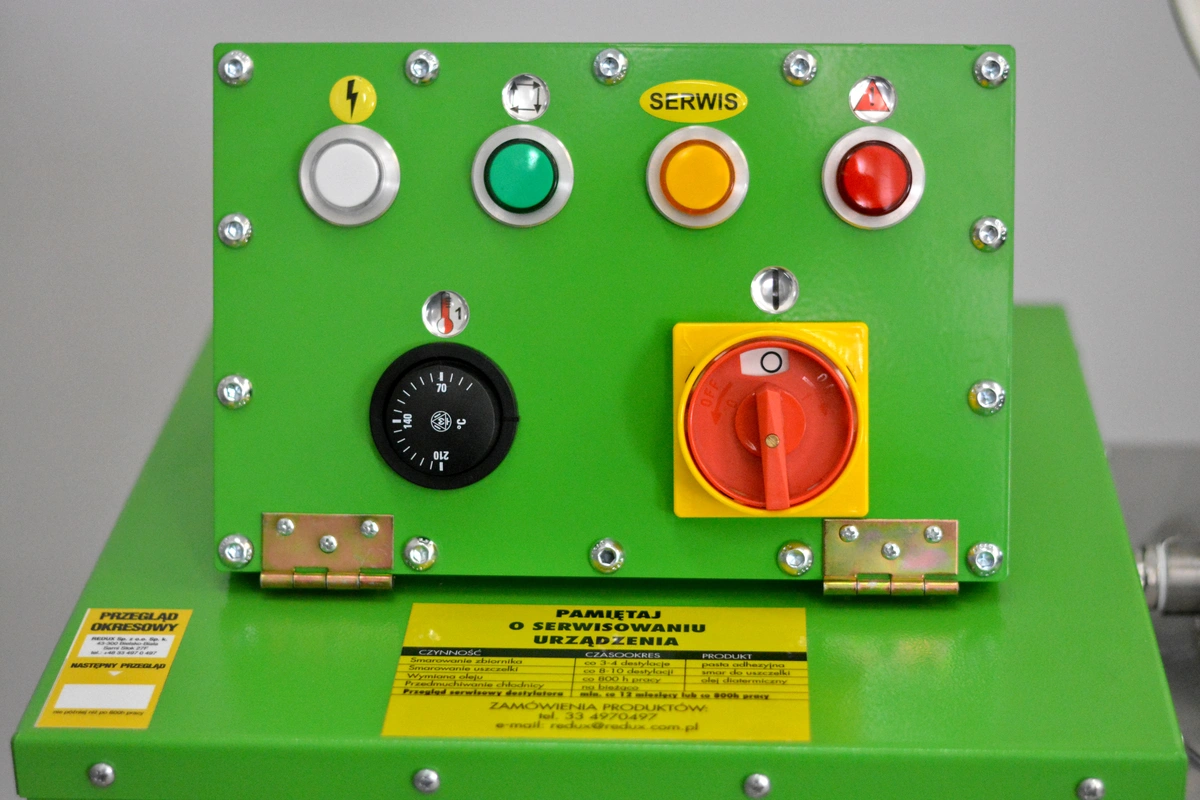

Destylatory serii RAF 15 zostały wyprodukowane zgodnie z surowymi normami Unii Europejskiej, posiadają Certyfikaty ATEX oraz poddano je licznym testom. Wszystkie urządzenia RAF o pojemności 15 l w zależności od potrzeb mogą być wyposażone w chłodnicę miedzianą CU lub w chłodnicę kwasoodporną INOX z chłodzeniem powietrznym. W celu ułatwienia obserwacji procesu destylacji destylator RAF 15 wyposażony jest w dwa wskaźniki temperatur – dla oleju oraz destylatu. Destylatory rozpuszczalnika są dostępne z instalacją elektryczną w wersji ADT, jak i w wersji antywybuchowej EEXD. Do destylacji rozpuszczalników o temp. wrzenia powyżej 160°C wymagane jest użycie generatora próżniowego pneumatycznego VACUUM SYSTEM REDUX.

Obsługa destylatorów przemysłowych o pojemności 15 l

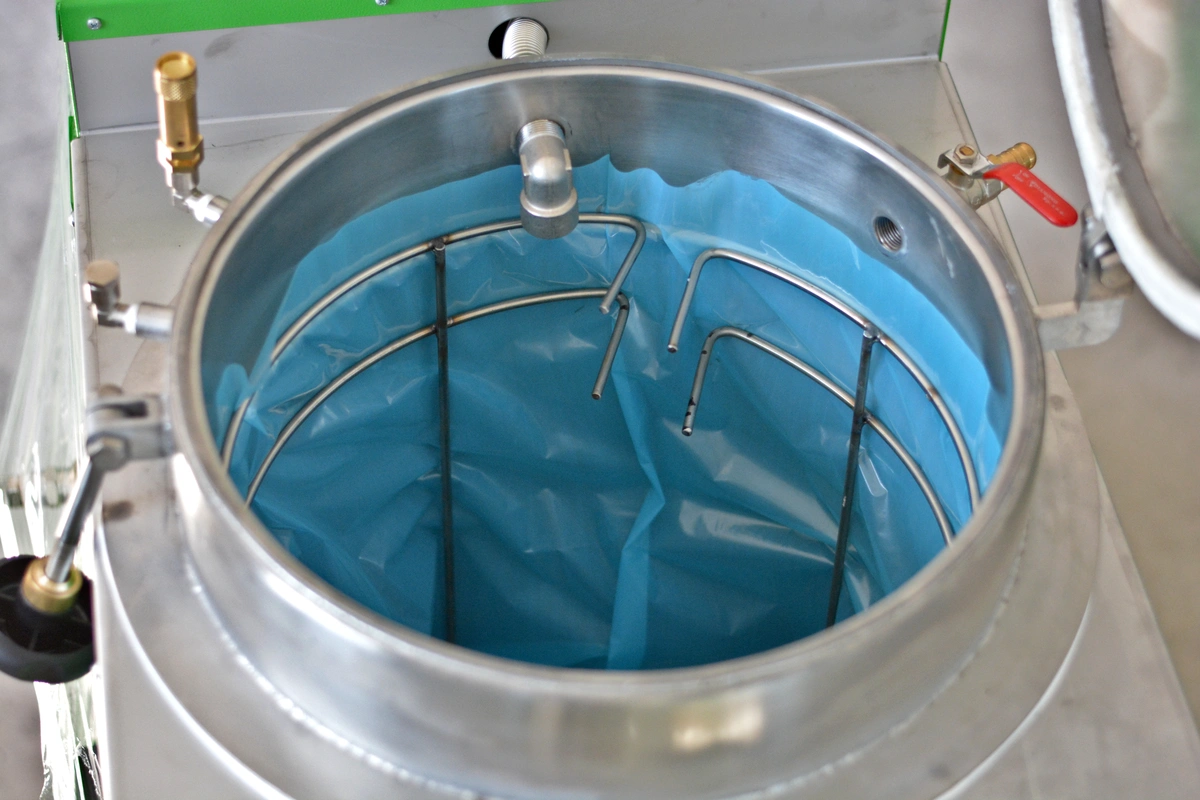

Obsługa destylatora rozpuszczalnika RAF 15 jest sprowadzona do minimum, należy włożyć worek do destylacji Redux Bags do zbiornika o pojemności roboczej 15 l, umieścić klip rozprężny, wlać zabrudzony rozpuszczalnik, nastawić temperaturę destylacji i włączyć destylator. Po okresie ok. 30-40 minut, rozpocznie się destylacja rozpuszczalnika, który po zmianie stanu skupienia z pary na ciecz za pomocą chłodnicy powietrznej, zacznie wypływać do kanistra na zewnątrz. Po zakończeniu procesu destylat może zostać od razu wykorzystany do ponownego użytku.

Specyfikacja techniczna

Specyfikacja techniczna
Pojemność robocza zbiornika 15L
Temp. robocza (max w °C) 180°C
Napięcie 230V-50Hz
Chłodzenie Powietrzne
Wydajność (w litrach na 12h) Do 30L
Moc grzewcza 1.6kW
Olej diatermiczny 11L
Waga 100/120kg
Wymiary (w mm) 890x555x1230

Wyposażenie dodatkowe

Clip

Pierścień rozprężny, służy do podtrzymania oraz prawidłowego ułożenia worka do destylacji Redux Bags w zbiorniku destylatora.

Pompa załadunkowa

Pompa załadunkowa pneumatyczna, w wykonaniu odpornym na działanie rozpuszczalników, służy do napełniania zbiorników destylatorów Serii RAF płynem przeznaczonym do destylacji.

Wzierniki

Wzierniki są montowane w pokrywach destylatorów Serii RAF w celu umożliwienia obserwacji procesu destylacji oraz umożliwienia załadunek zabrudzonego rozpuszczalnika lub wody za pomocą pompy załadunkowej w destylatorach bez pływaka maksymalnego poziomu.

Vacuum pneumatyczne i elektryczne

Urządzenie próżniowe Vacuum stosuje się przy destylacji rozpuszczalników wysokowrzących, o temperaturze wrzenia powyżej 160 °C. Zastosowanie Vacuum powoduje obniżenie temperatury wrzenia płynu o ok. 20-25 %. Stosujemy w naszych destylatorach urządzenia próżniowe Vacuum o zasilaniu powietrzem lub elektrycznym.

DTR video

DTR

  • Instrukcja użytkowania RAF 15 (pdf)



Materiały eksploatacyjne

Pasta antyadhezyjna

Zastosowanie:

Pasta antyadhezyjna przeznaczona jest do stosowania w destylatorach rozpuszczalników. Pastą pokrywa się wnętrze kotła destylatora w celu zapobieganiu przywierania do ścianek pigmentów farb i innych zanieczyszczeń.

Pasta zapobiega również przywieraniu worka do destylacji , do ścianek kotła (warnika ) w przypadku przedostania się poza worek brudnego rozpuszczalnika ( np. przy nieprawidłowym napełnianiu w/w kotła).

Rodzaje opakowań: 210ml, 1kg, 4,5kg, 10kg

Smar do uszczelek

Zastosowanie:

Smar do uszczelek stosuje się w celu uniemożliwienia klejenia się uszczelki do krawędzi zbiornika , jak również w celu poprawy uszczelnienia połączenia uszczelka , a krawędź zbiornika destylatora.

Rodzaje opakowań: 200ml, 1 kg

Olej diatermiczny

Zastosowanie:

Olej diatermiczny stosujemy w destylatorach rozpuszczalnika, jako czynnik do przenoszenia ciepła wytwarzanego przez grzałki elektryczne do grzania kotła grzejnego (warnika destylatora) który następnie doprowadza do stanu wrzenia rozpuszczalnik w nim umieszczony.

Olej w destylatorach rozpuszczalnika wymieniamy co 1000h pracy urządzenia lub co 12 miesięcy w zależności co nastąpi szybciej.

Rodzaje opakowań: 5L, 10L, 20L

Worki do destylacji

Zastosowanie:

Worki do destylatorów REDUX BAGS znajdują zastosowanie we wszystkich powszechnie stosowanych w przemyśle rozpuszczalników, których temp. wrzenia nie przekracza 200°C. Posiadamy w ofercie worki o wymiarach pasujących do destylatorów wszystkich producentów.

Worki stosuje się w celu:

  • Eliminacji ryzyka osadzania się odpadów podestylacyjnych na ściankach zbiornika.
  • Zmniejszenia kosztów i czasu pracy personelu poprzez ułatwienie oczyszczenia zbiornika destylatora
  • Ograniczają do minimum kontakt operatora z odpadem podestylacyjnym oraz minimalizują jego wpływ na środowisko

Wymiary:

Oferujemy worki do destylatorów do wszystkich typów destylatorów ze zbiornikiem przechylnym oraz wymiennym.

Zdjęcia



Do pobrania

  • Wymiary RAF 15 (pdf)

Podobne produkty

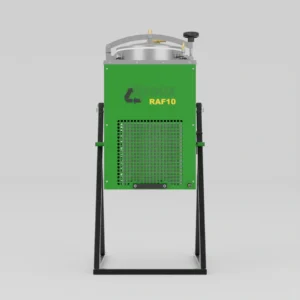

Destylator RAF 10

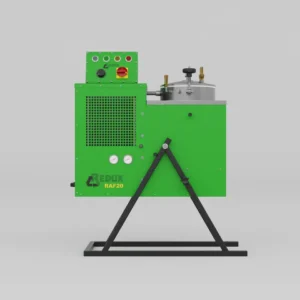

Destylator RAF 20
