Destylator RAF 20

X

Opis

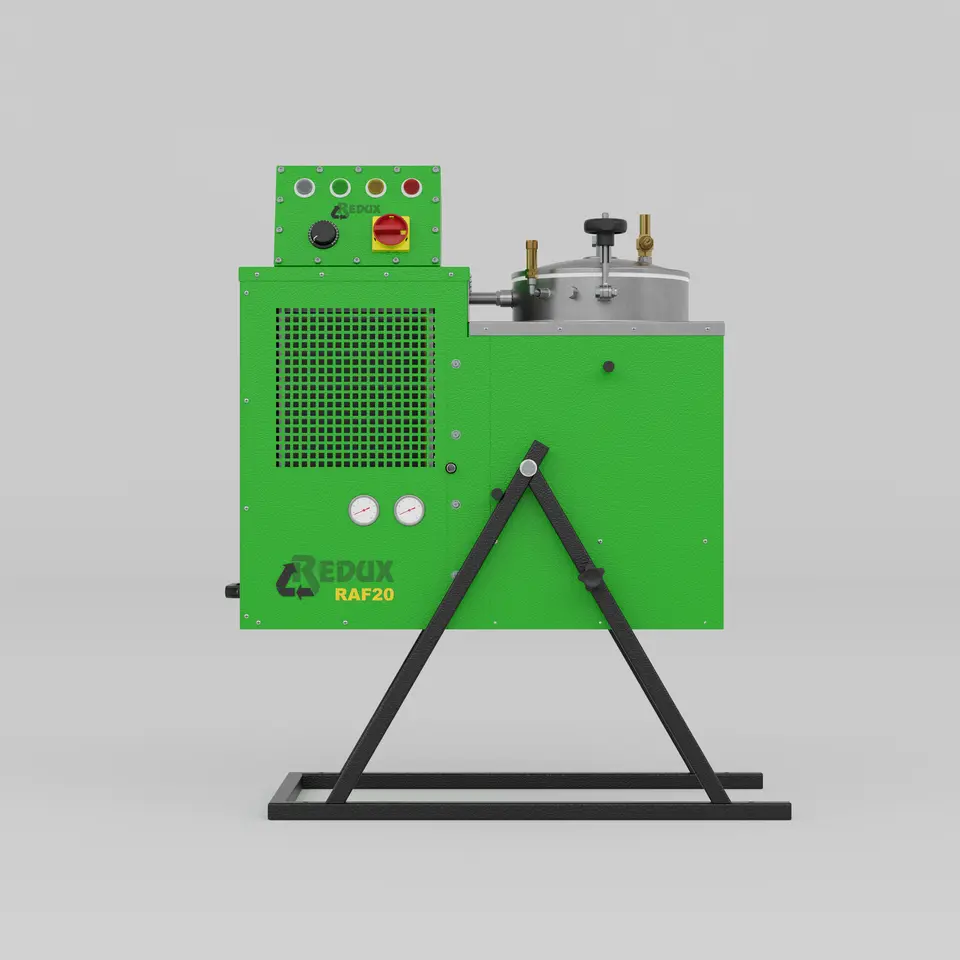

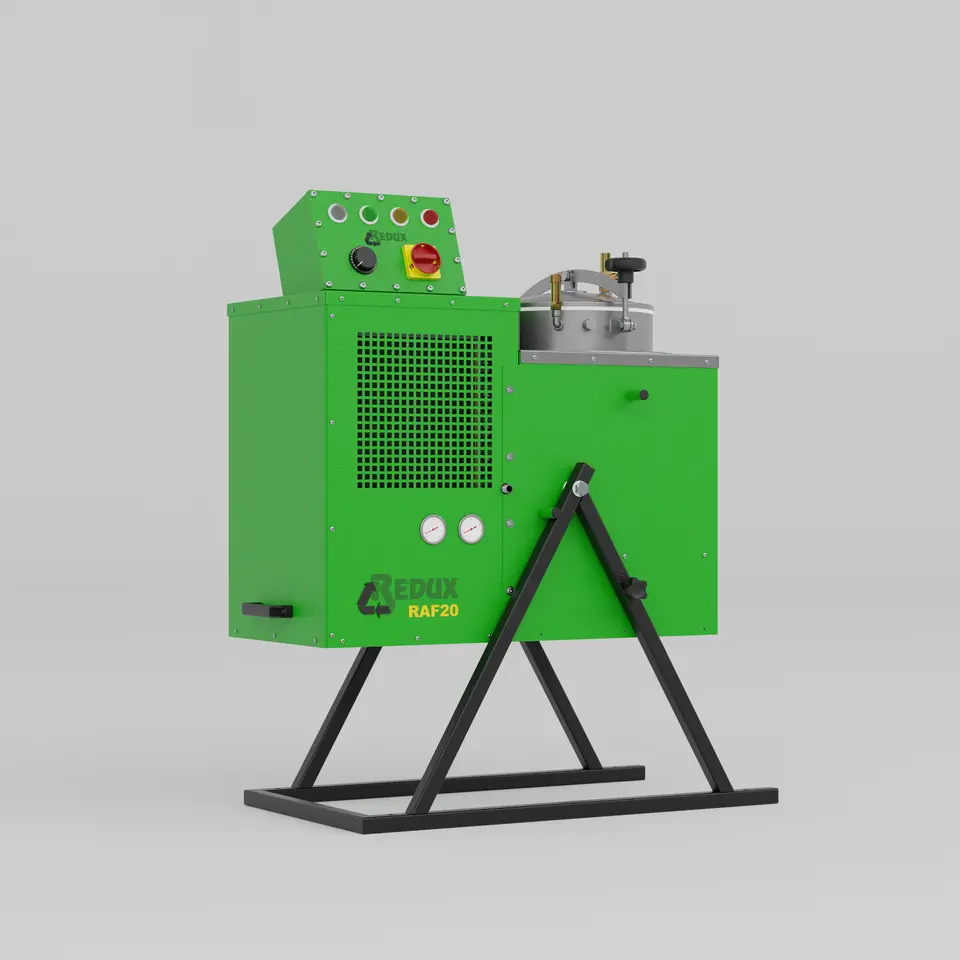

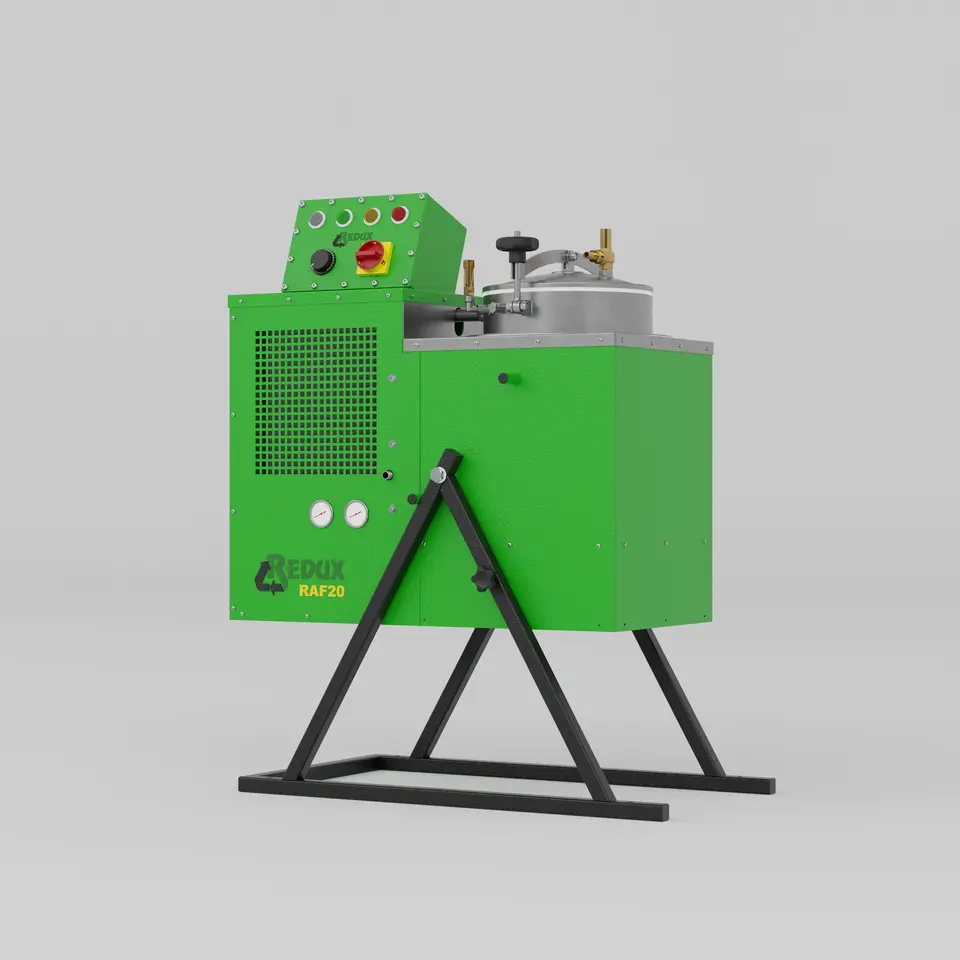

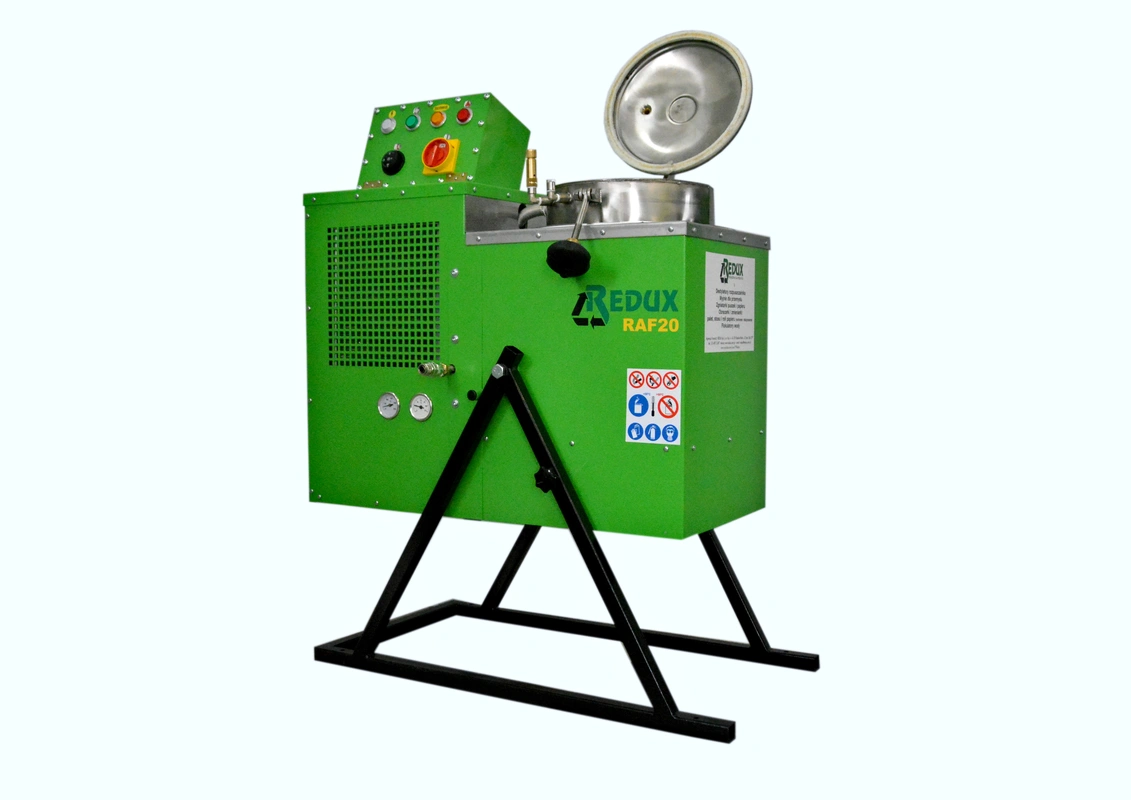

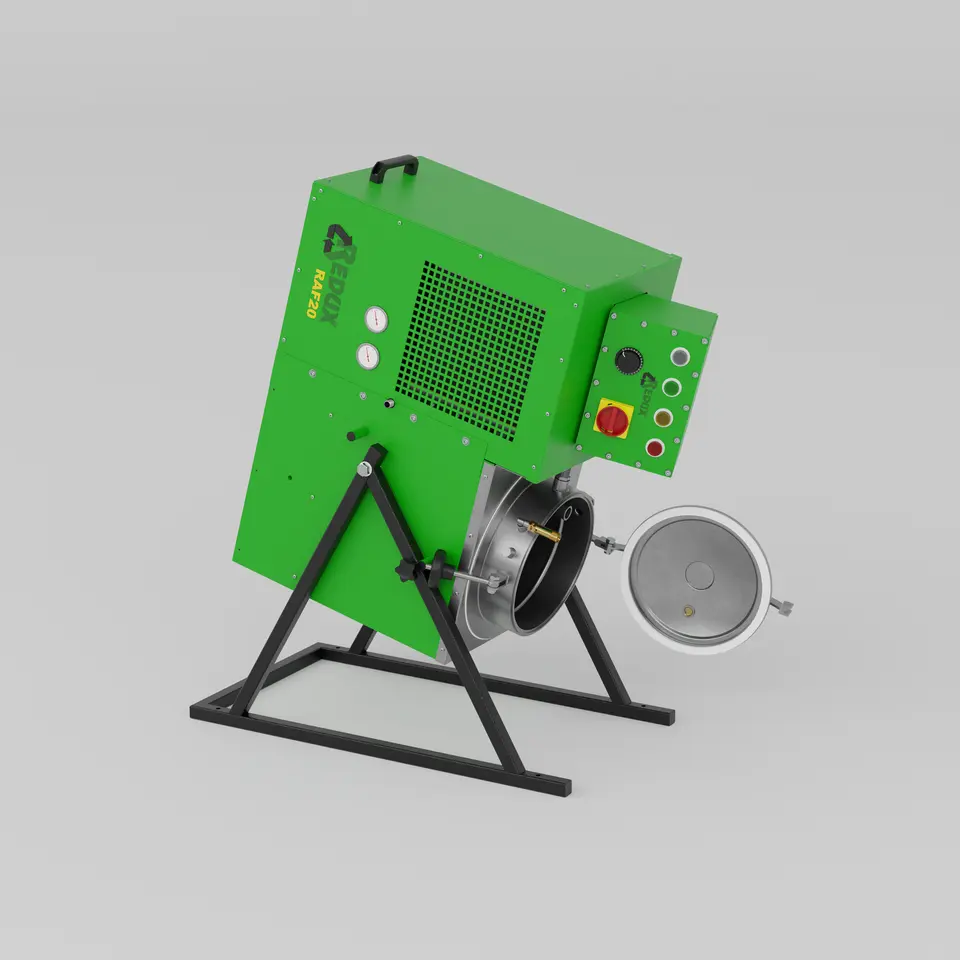

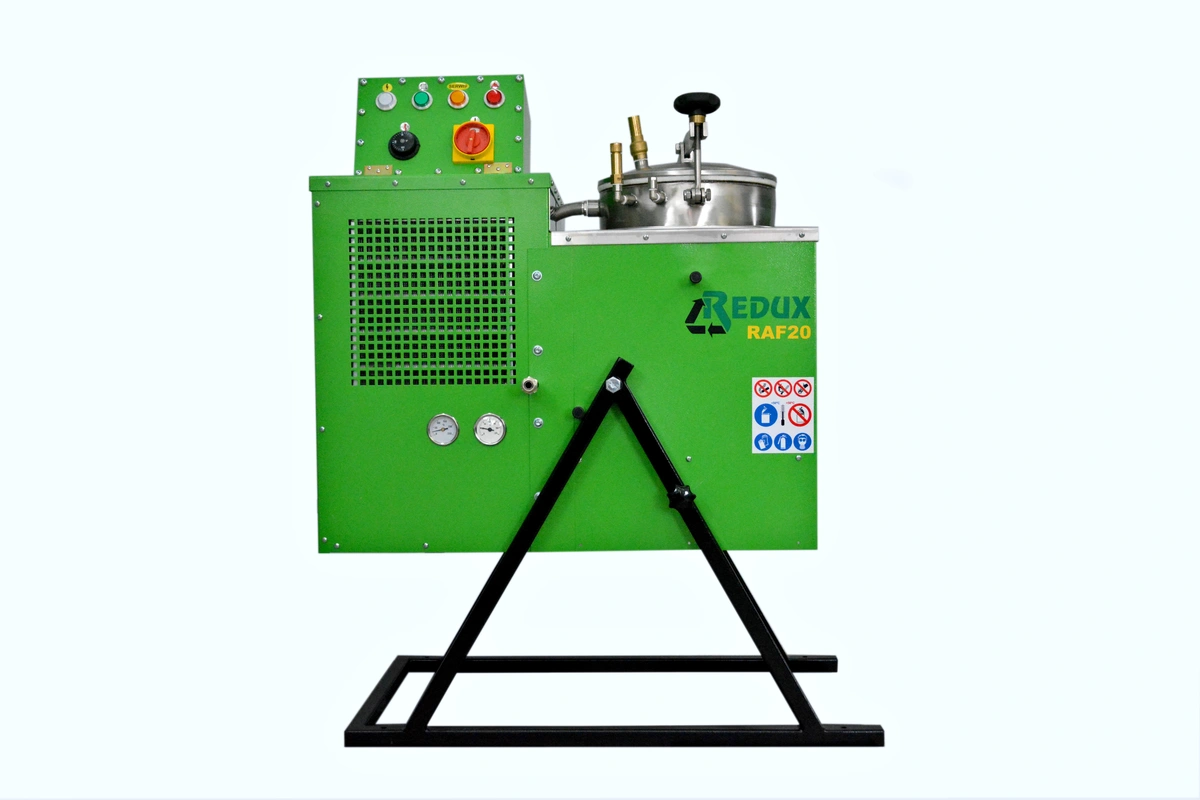

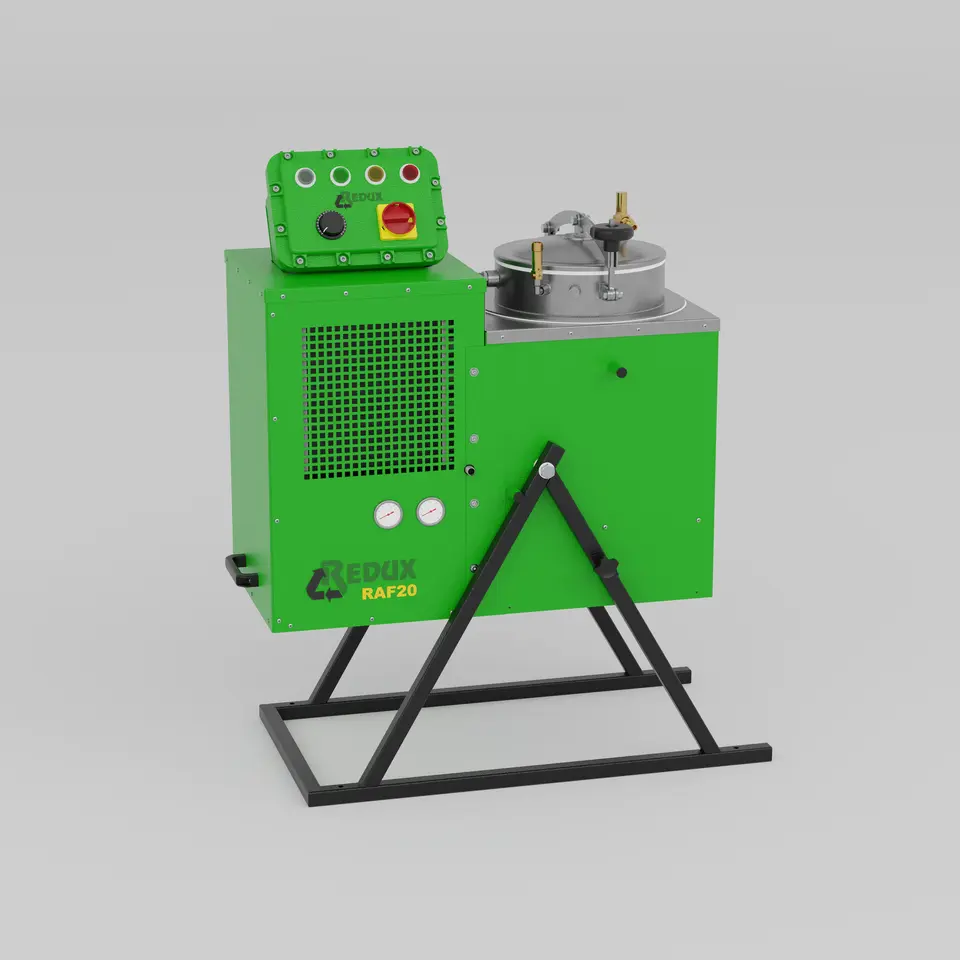

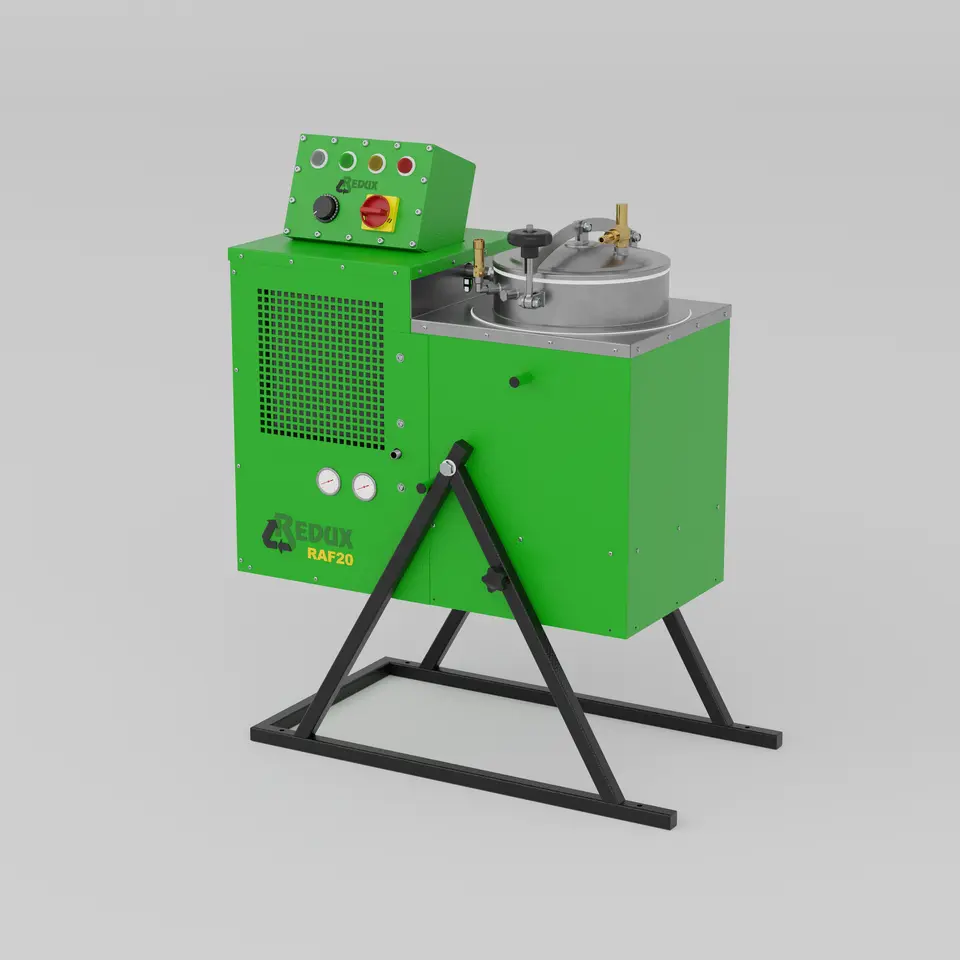

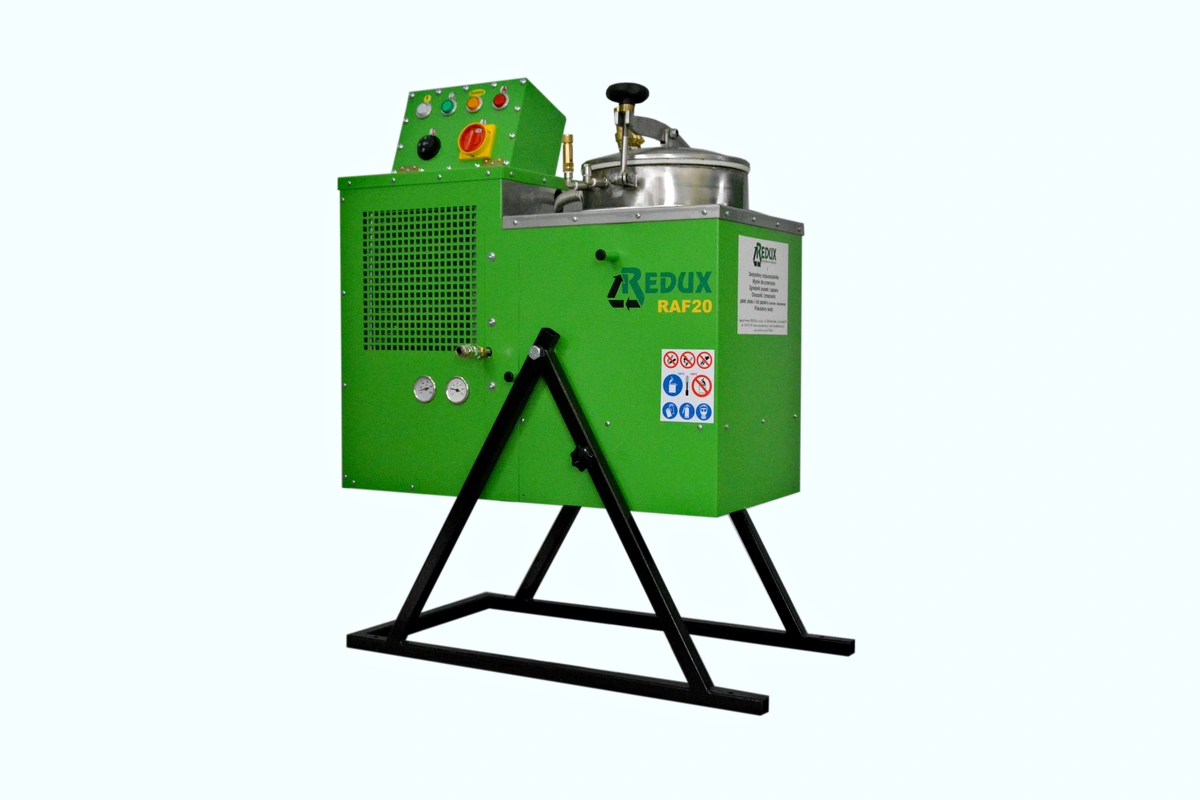

Destylator do rozpuszczalników RAF 20 to najnowsza linią destylatorów przechylnych ze zbiornikiem zamontowanym na stałe. Został zaprojektowany w celu zaspokojenia potrzeb użytkowników, którzy mają potrzebę oczyszczenia około 40 Litrów zabrudzonego rozpuszczalnika w okresie 12h, z substancji takich jak: pigmenty farb, oleje, tłuszcze, żywice.

Regenerator do rozpuszczalników RAF 20 został wyprodukowany z myślą np. o małych warsztatach remontowych Destylator oczyszcza rozpuszczalnik z substancji takich jak: farby, oleje, tłuszcze, żywice.

Zastosowanie worków do destylacji, powoduje, że nie ulega zabrudzeniu wnętrze zbiornika destylarki, szlam może być łatwo zlikwidowany, zgodnie z przepisami. Worki zapewniają operatorowi brak kontaktu z odpadem podestylacyjnym.

Obsługa destylatora rozpuszczalnika RAF 20 jest bardzo prosta. Sposób obsługi jest prezentowany w filmie instruktażowym na stronie REDUX.

Destylatory serii RAF 20 są produkowane w Polsce przez Redux zgodnie z surowymi normami Unii europejskiej, posiadają Certyfikaty ATEX.

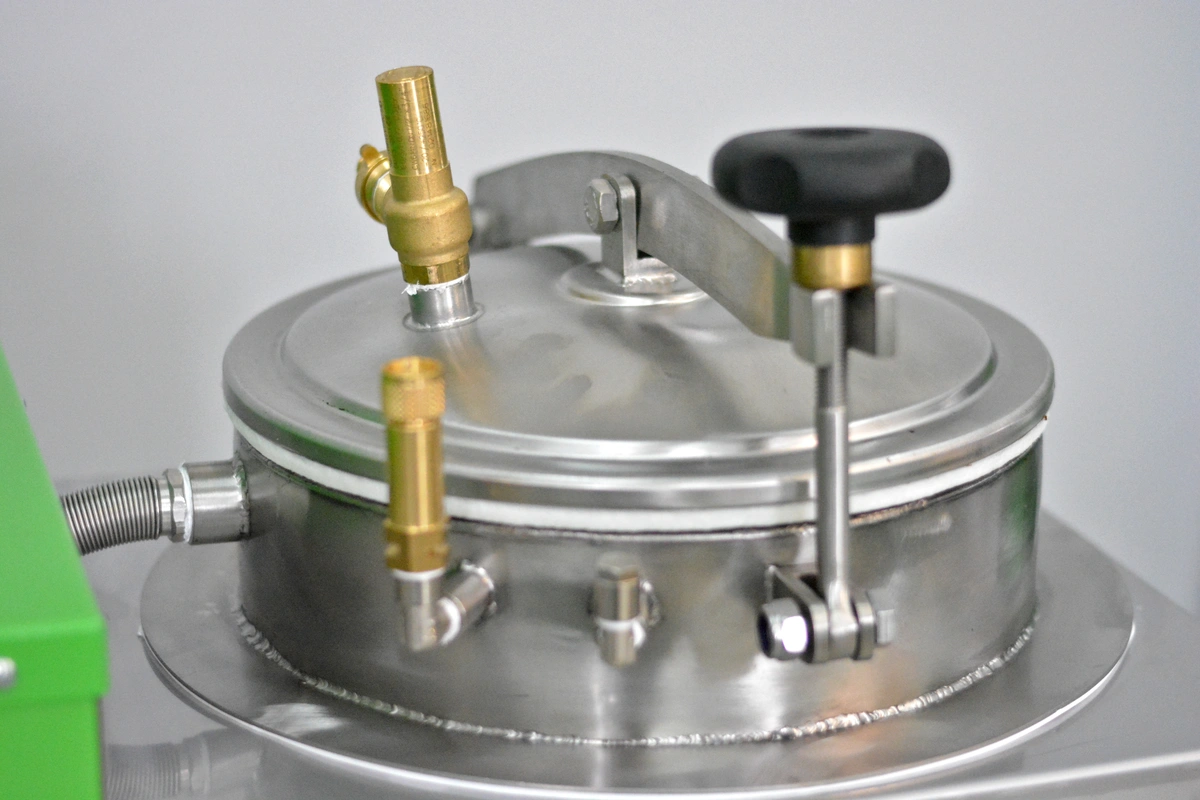

Wyposażone destylatora rozpuszczalnika RAF 20 stanowi zbiornik o pojemności roboczej 20 litrów i pokrywy które są wykonane ze stali nierdzewnej INOX, grzałka elektryczna oraz obudowa zewnętrzna z blachy spawanej , lakierowanej proszkowo.

Model RAF 20 może być wyposażony w chłodnicę miedzianą CU lub w chłodnicę kwasoodporną INOX z chłodzeniem powietrznym.

W celu ułatwienia obserwacji procesu destylacji destylator RAF 20 może być wyposażony w wzierniki.

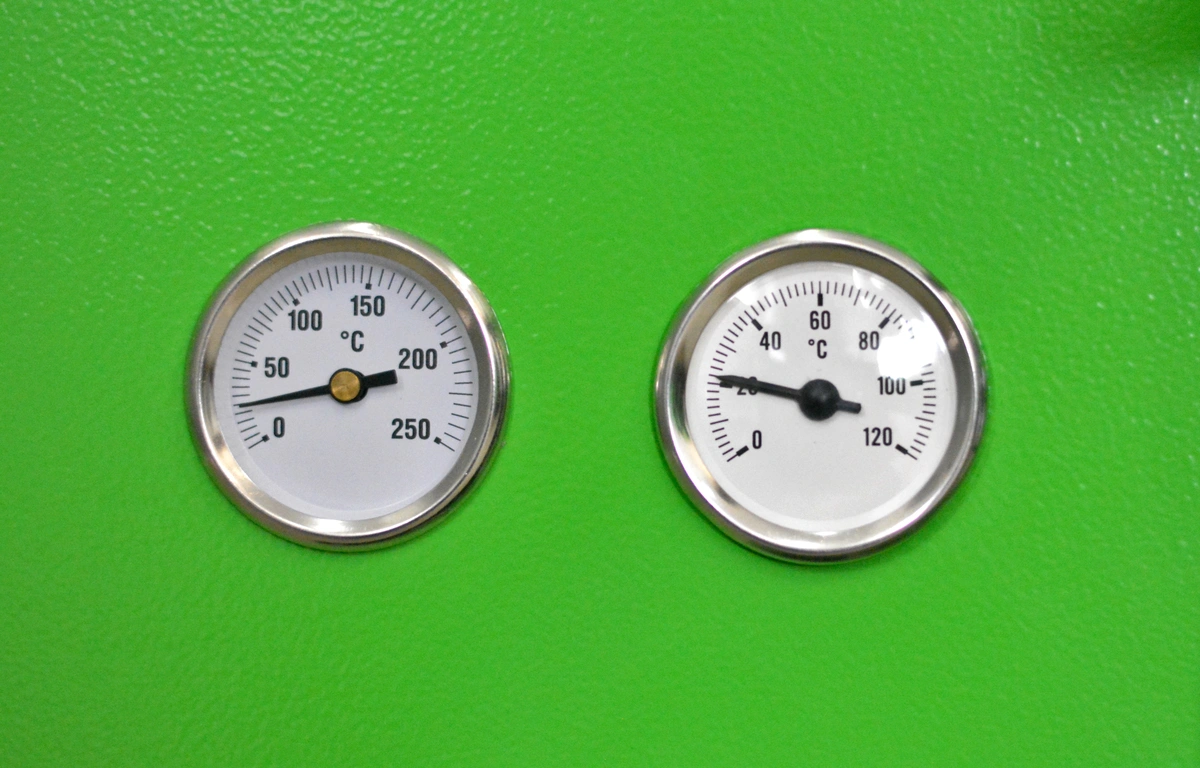

Do obserwacji temperatur oleju oraz par destylator został wyposażony we kapilarne wskaźniki.

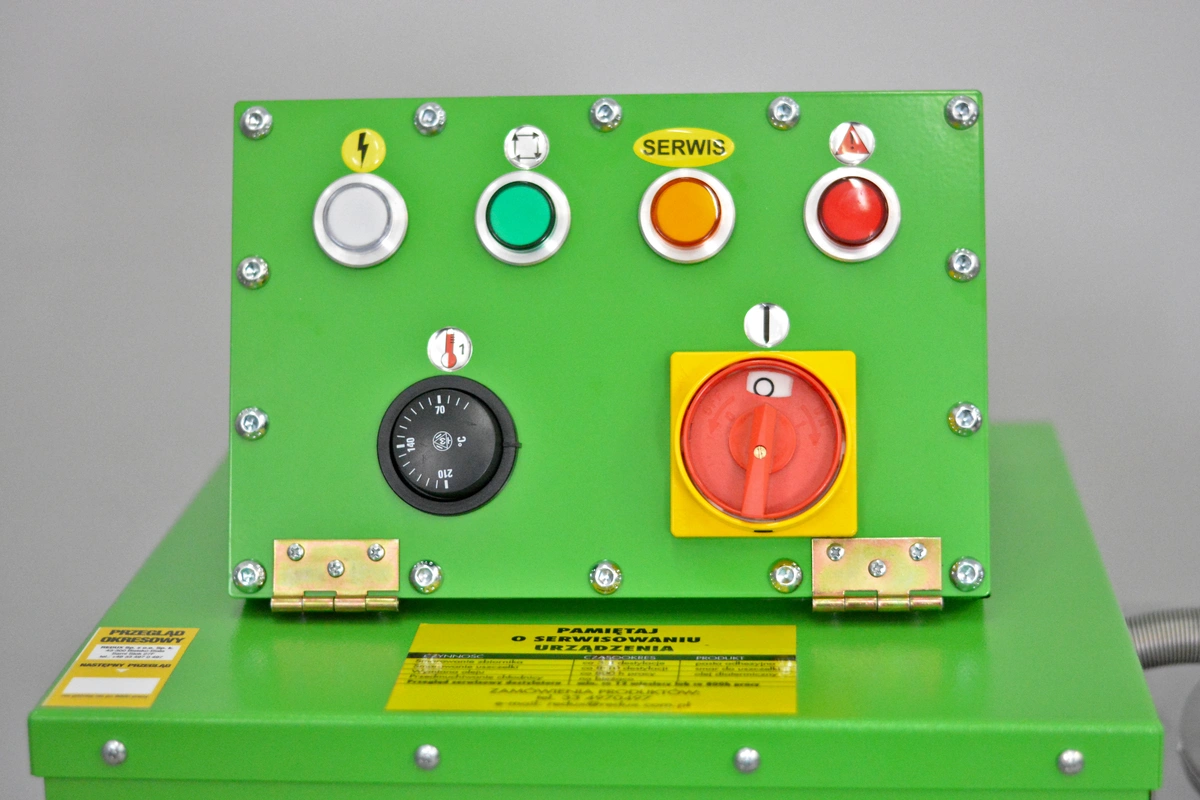

Destylator rozpuszczalnika RAF 20 produkujemy z instalacją elektryczną w wersji ADT jak i w wersji antywybuchowej EEXD.

Do destylacji rozpuszczalników o temp. wrzenia powyżej 160°C wymagane jest użycie generatora próżniowego pneumatycznego VACUM SYSTEM REDUX.

Specyfikacja techniczna

Wyposażenie dodatkowe

Clip

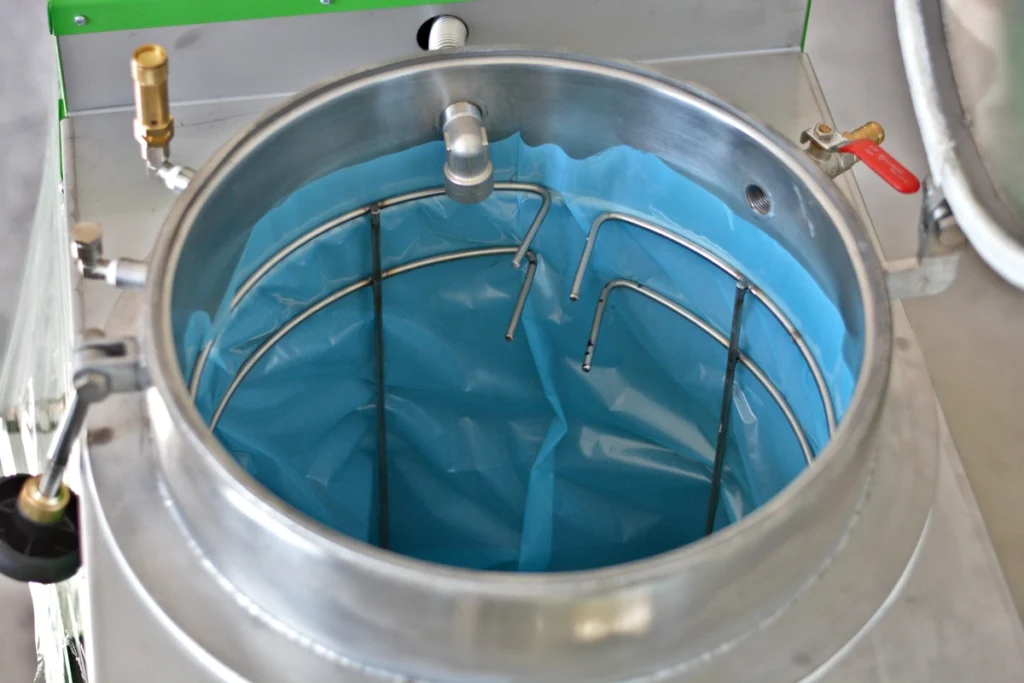

Pierścień rozprężny, służy do podtrzymania oraz prawidłowego ułożenia worka do destylacji Redux Bags w zbiorniku destylatora.

Pompa załadunkowa

Pompa załadunkowa pneumatyczna, w wykonaniu odpornym na działanie rozpuszczalników, służy do napełniania zbiorników destylatorów Serii RAF płynem przeznaczonym do destylacji.

Wzierniki

Wzierniki są montowane w pokrywach destylatorów Serii RAF w celu umożliwienia obserwacji procesu destylacji oraz umożliwienia załadunek zabrudzonego rozpuszczalnika lub wody za pomocą pompy załadunkowej w destylatorach bez pływaka maksymalnego poziomu.

Vacuum pneumatyczne i elektryczne

Urządzenie próżniowe Vacuum stosuje się przy destylacji rozpuszczalników wysokowrzących, o temperaturze wrzenia powyżej 160 °C. Zastosowanie Vacuum powoduje obniżenie temperatury wrzenia płynu o ok. 20-25 %. Stosujemy w naszych destylatorach urządzenia próżniowe Vacuum o zasilaniu powietrzem lub elektrycznym.

DTR video

DTR

• Instrukcja użytkowania RAF 20 (pdf)

Materiały eksploatacyjne

Pasta antyadhezyjna

Zastosowanie:

Pasta antyadhezyjna przeznaczona jest do stosowania w destylatorach rozpuszczalników. Pastą pokrywa się wnętrze kotła destylatora w celu zapobieganiu przywierania do ścianek pigmentów farb i innych zanieczyszczeń.

Pasta zapobiega również przywieraniu worka do destylacji , do ścianek kotła (warnika ) w przypadku przedostania się poza worek brudnego rozpuszczalnika ( np. przy nieprawidłowym napełnianiu w/w kotła).

Rodzaje opakowań: 210ml, 1kg, 4,5kg, 10kg

Smar do uszczelek

Zastosowanie:

Smar do uszczelek stosuje się w celu uniemożliwienia klejenia się uszczelki do krawędzi zbiornika , jak również w celu poprawy uszczelnienia połączenia uszczelka , a krawędź zbiornika destylatora.

Rodzaje opakowań: 200ml, 1 kg

Olej diatermiczny

Zastosowanie:

Olej diatermiczny stosujemy w destylatorach rozpuszczalnika, jako czynnik do przenoszenia ciepła wytwarzanego przez grzałki elektryczne do grzania kotła grzejnego (warnika destylatora) który następnie doprowadza do stanu wrzenia rozpuszczalnik w nim umieszczony.

Olej w destylatorach rozpuszczalnika wymieniamy co 1000h pracy urządzenia lub co 12 miesięcy w zależności co nastąpi szybciej.

Rodzaje opakowań: 5L, 10L, 20L

Worki do destylacji

Zastosowanie:

Worki do destylatorów REDUX BAGS znajdują zastosowanie we wszystkich powszechnie stosowanych w przemyśle rozpuszczalników, których temp. wrzenia nie przekracza 200°C. Posiadamy w ofercie worki o wymiarach pasujących do destylatorów wszystkich producentów.

Worki stosuje się w celu:

• Eliminacji ryzyka osadzania się odpadów podestylacyjnych na ściankach zbiornika.
• Zmniejszenia kosztów i czasu pracy personelu poprzez ułatwienie oczyszczenia zbiornika destylatora
• Ograniczają do minimum kontakt operatora z odpadem podestylacyjnym oraz minimalizują jego wpływ na środowisko

Wymiary:

Oferujemy worki do destylatorów do wszystkich typów destylatorów ze zbiornikiem przechylnym oraz wymiennym.

Zdjęcia

Do pobrania

• Wymiary RAF 20 (pdf)
