Opis

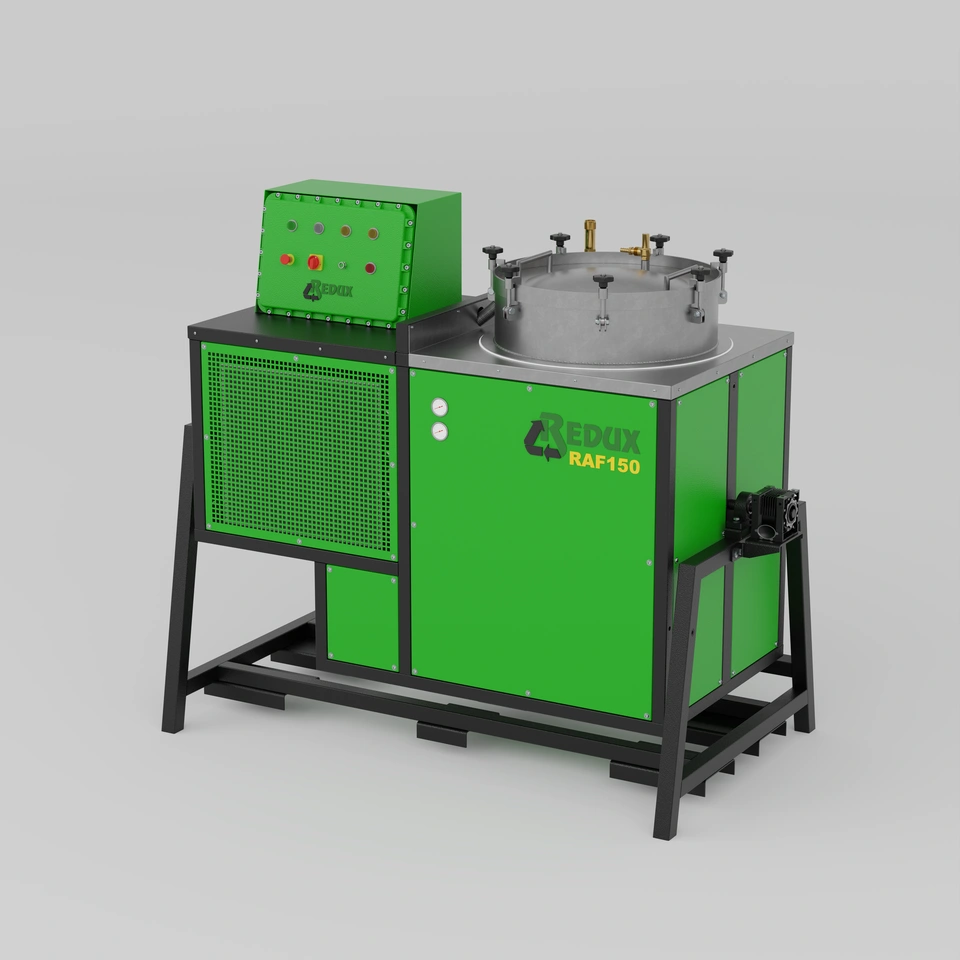

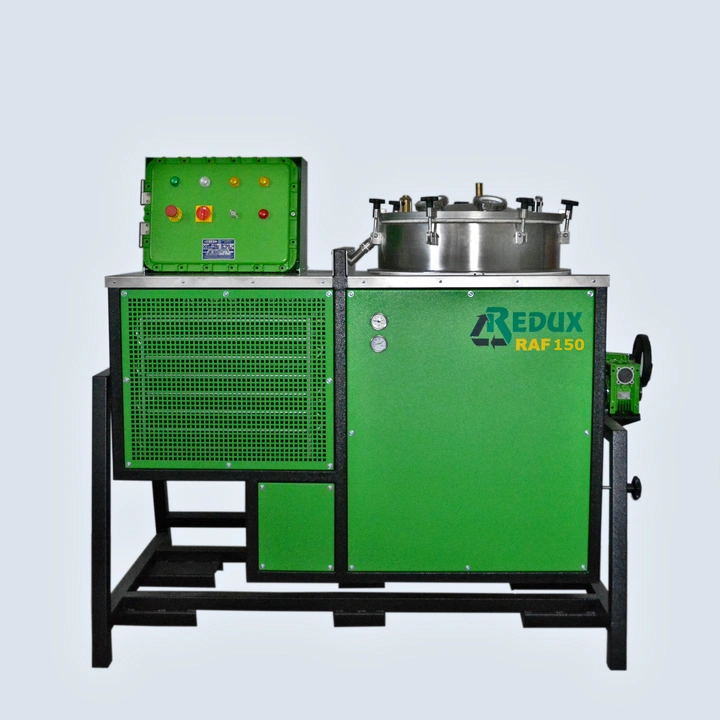

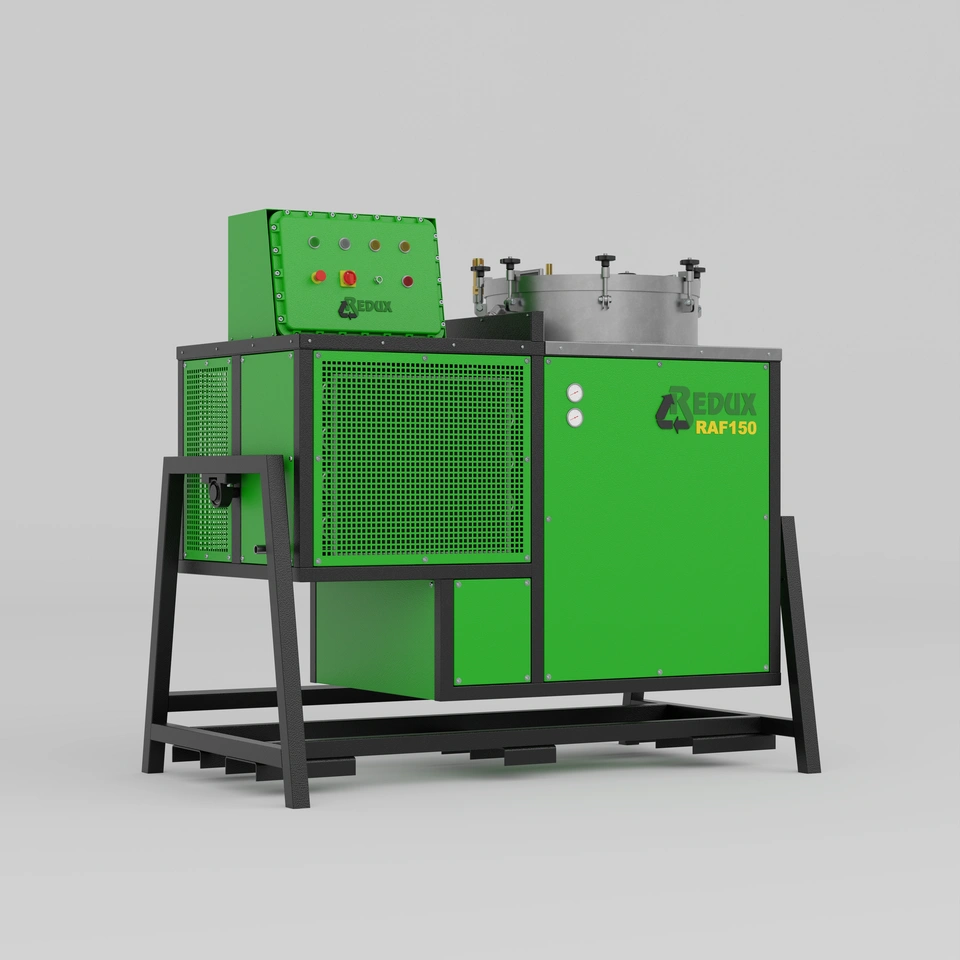

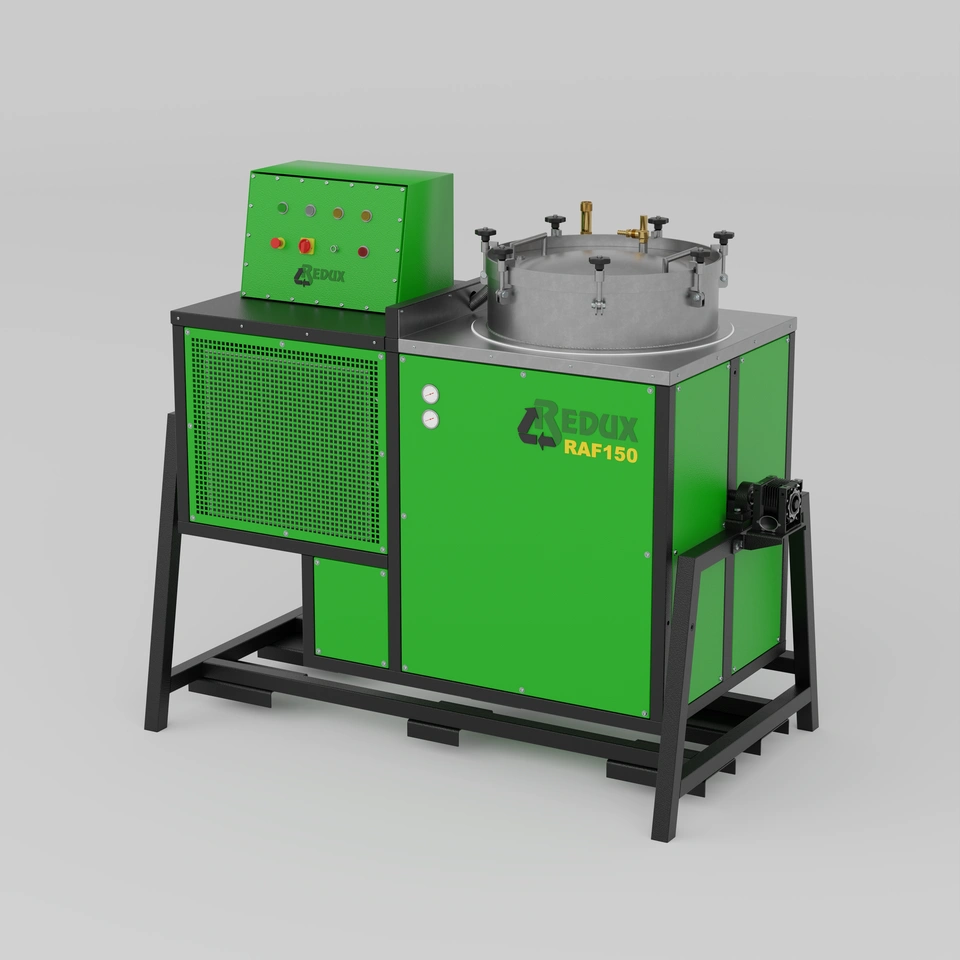

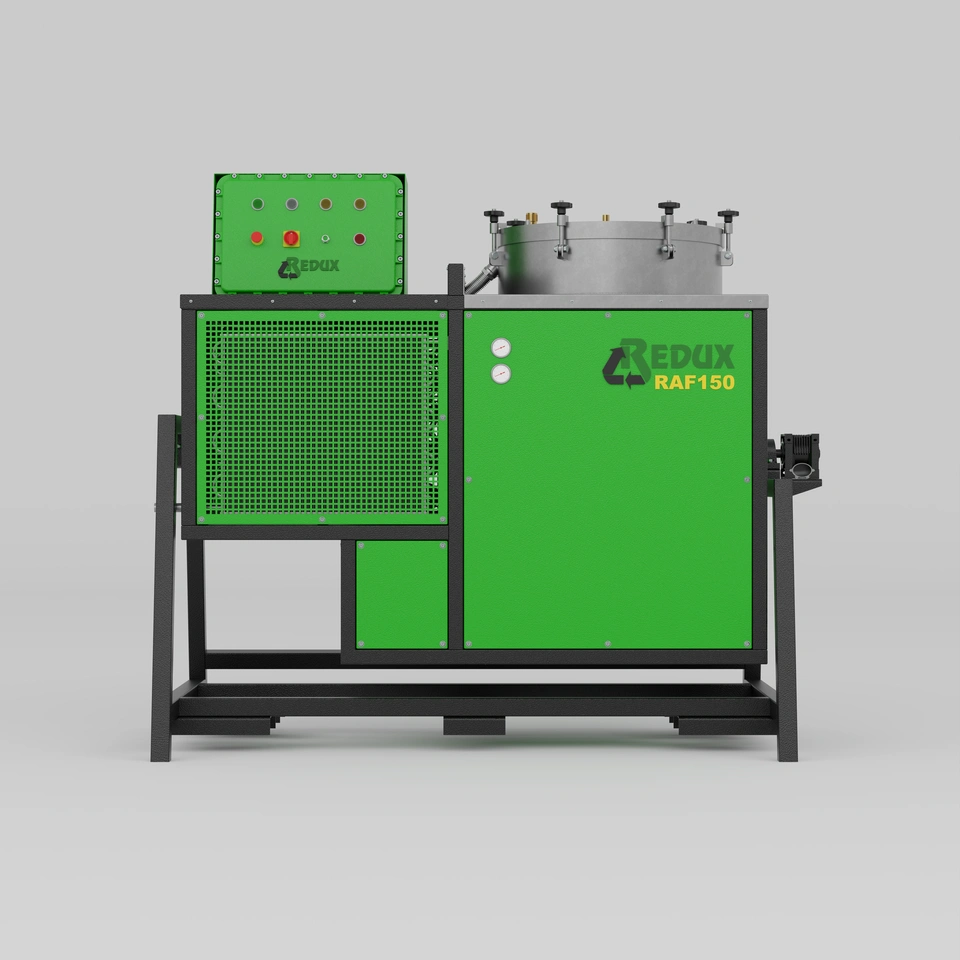

Destylator do rozpuszczalników RAF 150 to urządzenie które zostało zaprojektowane dla dla przedsiębiorstw, które w procesie produkcyjny zużywają (zabrudzają) rozpuszczalnik w ilości co najmniej 150L na tzw. 1 zmianę. Destylator RAF 150 umożliwia przedestylowanie ok. 300 litrów zabrudzonego rozpuszczalnika w okresie 9 h, poprzez zastosowanie wzierników oraz pompy załadunkowej z substancji takich jak: farby, oleje, tłuszcze, żywice.

Zainstalowanie w/w dodatkowych elementów umożliwia przeprowadzenie dwóch destylacji, bez przerwy związanej z wychłodzeniem oleju, oraz bez otwierania pokrywy zbiornika.

Po skończonej pierwszej destylacji można uzupełnić zbiornik nową „porcją” brudnego rozpuszczalnika , kontrolując jego poziom za pomocą wzierników.

W destylatorach rozpuszczalnika w RAF 150 znajdują zastosowanie worki do destylacji. Zastosowanie worków powoduje, że nie ulega zabrudzeniu wnętrze zbiornika destylatora i może on być łatwo opróżniony. Worki zapewniają operatorowi brak kontaktu z odpadem podestylacyjnym.

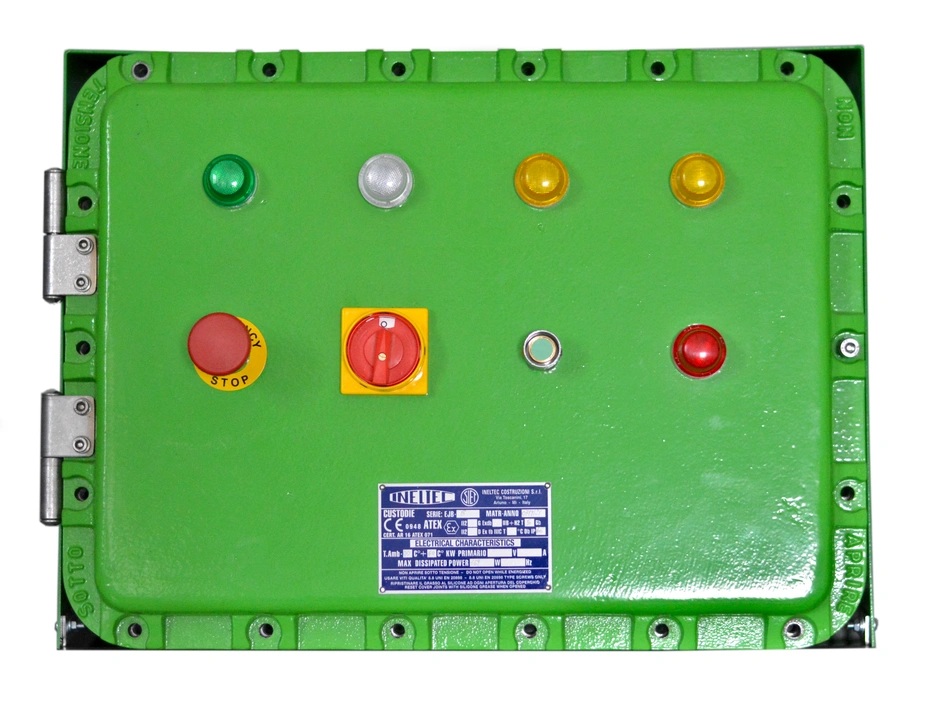

Destylator rozpuszczalnika RAF 150 posiada funkcje dwóch czasów destylacji oraz możliwość ustawienia dwóch odpowiednich temperatur oleju dla T1 i T2. Jest to bardzo przydatna funkcja, która znajduje zastosowanie przy destylacji mieszaniny rozpuszczalników o dużej różnicy temperatur wrzenia.

Sposób obsługi jest prezentowany w filmie instruktażowym na stronie REDUX.

Destylatory serii RAF 150 są produkowane przez Redux w Polsce zgodnie z surowymi normami Unii europejskiej, posiadają Certyfikaty ATEX.

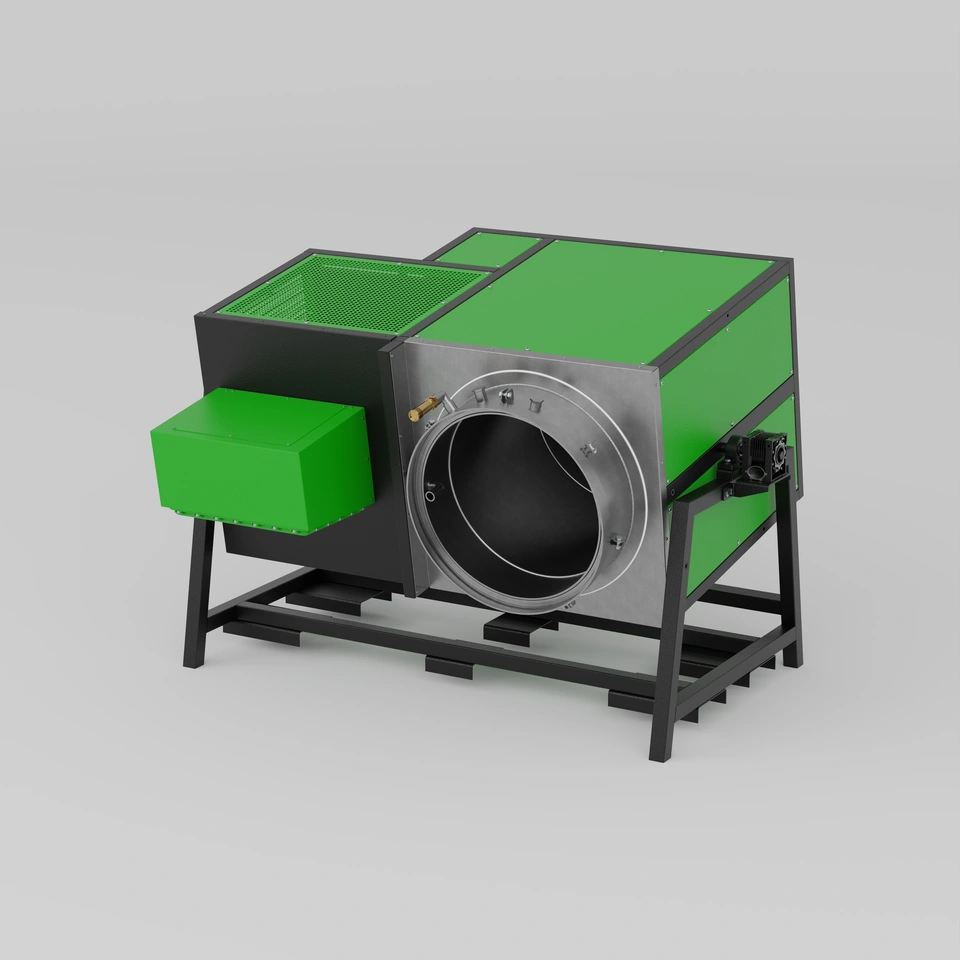

Wyposażone destylatora rozpuszczalnika RAF 150 stanowi zbiornik o pojemności roboczej 150 litrów i pokrywy, które są wykonane ze stali nierdzewnej INOX. Pojemność 150L to rzeczywista pojemność załadunkowa destylarki do rozpuszczalnika RAF 150.

Destylator rozpuszczalnika RAF 150 można doposażyć w urządzenie próżniowe Vacuum , które umożliwia destylację rozpuszczalników wysokowrzących.

Specyfikacja techniczna

Wyposażenie dodatkowe

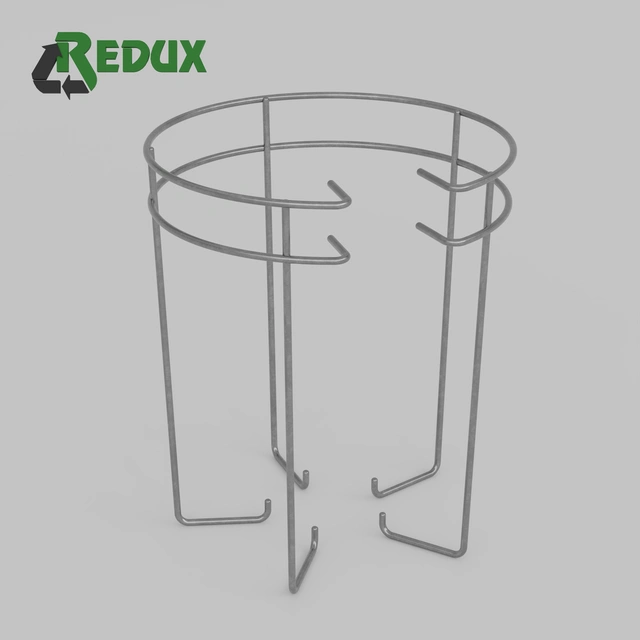

Clip

Pierścień rozprężny, służy do podtrzymania oraz prawidłowego ułożenia worka do destylacji Redux Bags w zbiorniku destylatora.

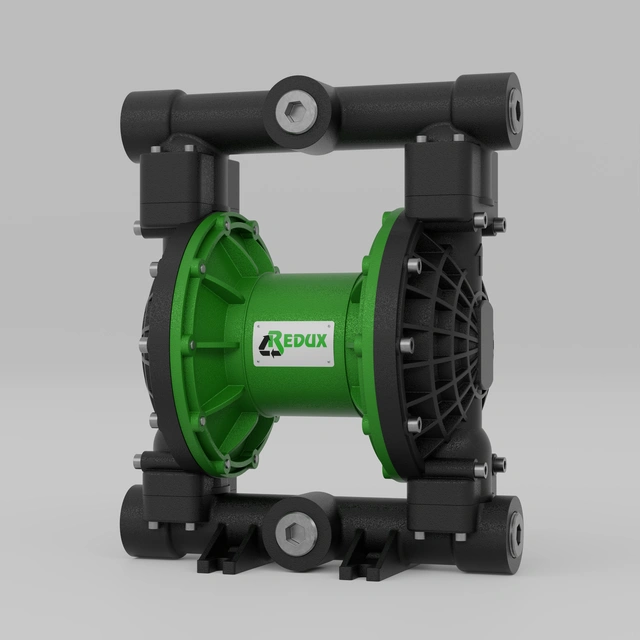

Pompa załadunkowa

Pompa załadunkowa pneumatyczna, w wykonaniu odpornym na działanie rozpuszczalników, służy do napełniania zbiorników destylatorów Serii RAF płynem przeznaczonym do destylacji.

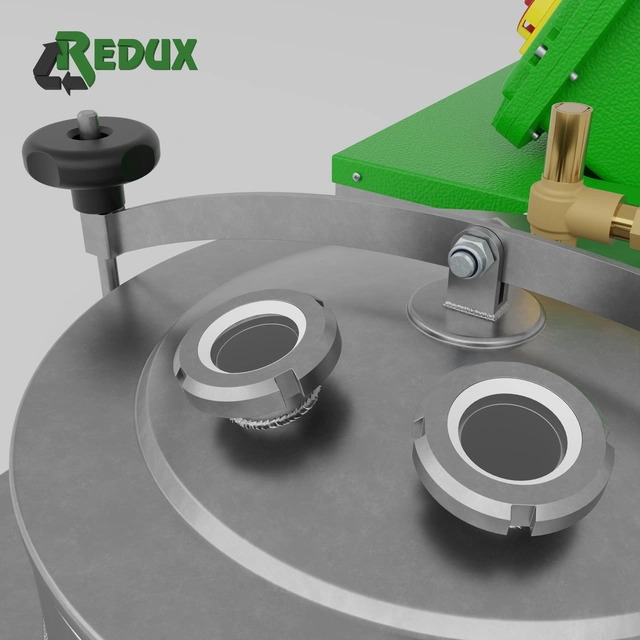

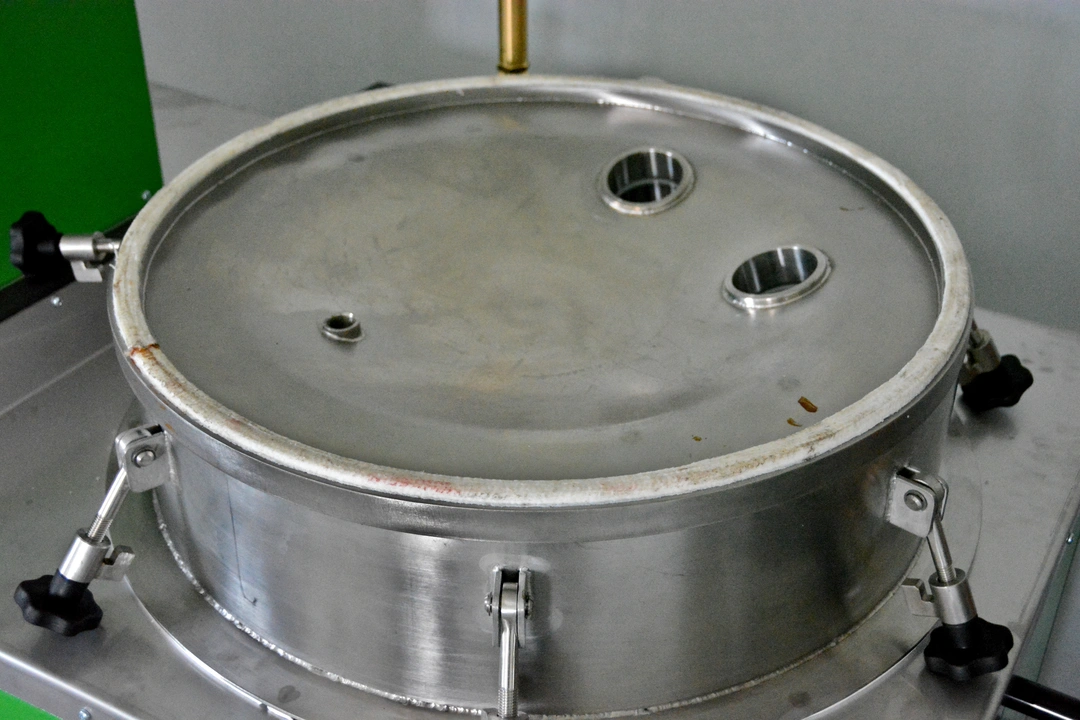

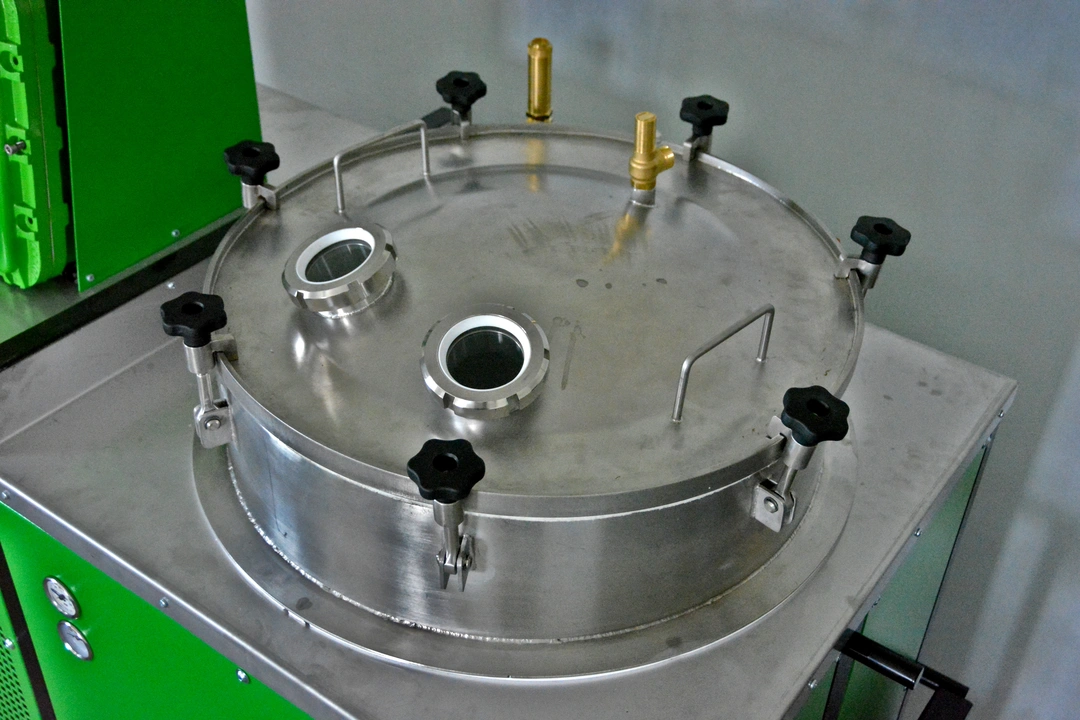

Wzierniki

Wzierniki są montowane w pokrywach destylatorów Serii RAF w celu umożliwienia obserwacji procesu destylacji oraz umożliwienia załadunek zabrudzonego rozpuszczalnika lub wody za pomocą pompy załadunkowej w destylatorach bez pływaka maksymalnego poziomu.

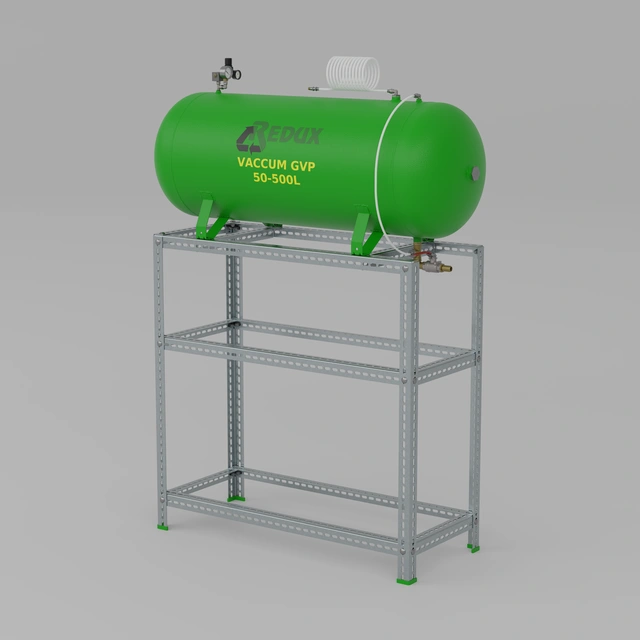

Vacuum pneumatyczne i elektryczne

Urządzenie próżniowe Vacuum stosuje się przy destylacji rozpuszczalników wysokowrzących, o temperaturze wrzenia powyżej 160 °C. Zastosowanie Vacuum powoduje obniżenie temperatury wrzenia płynu o ok. 20-25 %. Stosujemy w naszych destylatorach urządzenia próżniowe Vacuum o zasilaniu powietrzem lub elektrycznym.

DTR video

DTR

• Instrukcja użytkowania RAF 150 (pdf)

Materiały eksploatacyjne

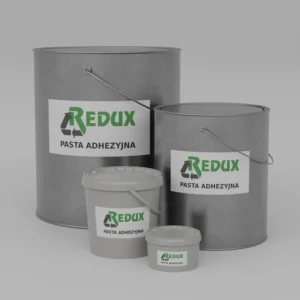

Pasta antyadhezyjna

Zastosowanie:

Pasta antyadhezyjna przeznaczona jest do stosowania w destylatorach rozpuszczalników. Pastą pokrywa się wnętrze kotła destylatora w celu zapobieganiu przywierania do ścianek pigmentów farb i innych zanieczyszczeń.

Pasta zapobiega również przywieraniu worka do destylacji , do ścianek kotła (warnika ) w przypadku przedostania się poza worek brudnego rozpuszczalnika ( np. przy nieprawidłowym napełnianiu w/w kotła).

Rodzaje opakowań: 210ml, 1kg, 4,5kg, 10kg

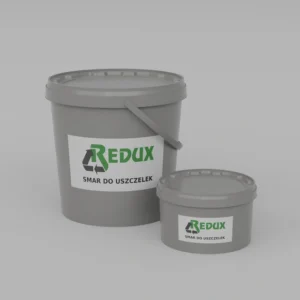

Smar do uszczelek

Zastosowanie:

Smar do uszczelek stosuje się w celu uniemożliwienia klejenia się uszczelki do krawędzi zbiornika , jak również w celu poprawy uszczelnienia połączenia uszczelka , a krawędź zbiornika destylatora.

Rodzaje opakowań: 200ml, 1 kg

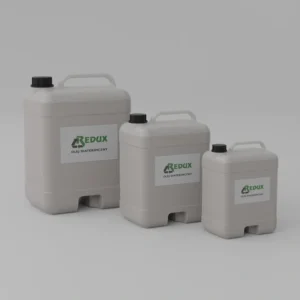

Olej diatermiczny

Zastosowanie:

Olej diatermiczny stosujemy w destylatorach rozpuszczalnika, jako czynnik do przenoszenia ciepła wytwarzanego przez grzałki elektryczne do grzania kotła grzejnego (warnika destylatora) który następnie doprowadza do stanu wrzenia rozpuszczalnik w nim umieszczony.

Olej w destylatorach rozpuszczalnika wymieniamy co 1000h pracy urządzenia lub co 12 miesięcy w zależności co nastąpi szybciej.

Rodzaje opakowań: 5L, 10L, 20L

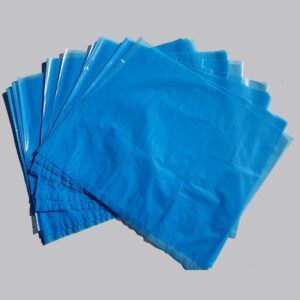

Worki do destylacji

Zastosowanie:

Worki do destylatorów REDUX BAGS znajdują zastosowanie we wszystkich powszechnie stosowanych w przemyśle rozpuszczalników, których temp. wrzenia nie przekracza 200°C. Posiadamy w ofercie worki o wymiarach pasujących do destylatorów wszystkich producentów.

Worki stosuje się w celu:

• Eliminacji ryzyka osadzania się odpadów podestylacyjnych na ściankach zbiornika.
• Zmniejszenia kosztów i czasu pracy personelu poprzez ułatwienie oczyszczenia zbiornika destylatora
• Ograniczają do minimum kontakt operatora z odpadem podestylacyjnym oraz minimalizują jego wpływ na środowisko

Wymiary:

Oferujemy worki do destylatorów do wszystkich typów destylatorów ze zbiornikiem przechylnym oraz wymiennym.

Zdjęcia

Do pobrania

• Wymiary RAF 150 (pdf)
